GdiPlus[6]: 畫刷總覽

GDI+ 有五種畫刷:

　　實心畫刷: IGPSolidBrush

　　陰影畫刷: IGPHatchBrush

　　紋理畫刷: IGPTextureBrush

　　線性漸變畫刷: IGPLinearGradIEntBrush

　　路徑漸變畫刷: IGPPathGradIEntBrush

　　它們分別有對應的實現類:

　　TGPSolidBrush

　　TGPHatchBrush

　　TGPTextureBrush

　　TGPLinearGradIEntBrush

　　TGPPathGradIEntBrush.

　　五個畫刷都繼承自 IGPBrush, 但 IGPBrush 只能通過其子類實現, 沒有對應的 TGPBrush.

　　IGPBrush 只有兩個有意義的成員:

　　IGPBrush.Clone 方法: 克隆對象; 系列中大多接口提供了這個方法以方便對象復制.

　　IGPBrush.BrushType 只讀屬性: 其對應的枚舉當然會有五個元素, 分別對應上面五種畫刷.

　　下面的例子是 BrushType 屬性的測試:

uses　GdiPlus,　TypInfo;　
　
procedure　TForm1.Button1Click(Sender:　TObject);　
var　
　B1,B2,B3,B4,B5:　IGPBrush;　//定義五個畫刷,　將要生成五種不同類型的畫刷　　
　T1,T2,T3,T4,T5:　string;　　//用於獲取畫刷類型　　
　C1,C2:　TGPColor;　
　Pt1,Pt2:　TGPPoint;　
　Image:　IGPImage;　
　Path:　IGPGraphicsPath;　
begin　
　{生成下面畫刷需要的參數}　
　C1　:=　$FFFF0000;　
　C2　:=　$FF666666;　
　Pt1.Initialize(0,　0);　
　Pt2.Initialize(10,　10);　
　Image　:=　TGPImage.Create('C:\GdiPlusImg\Texture.jpg');　
　Path　:=　TGPGraphicsPath.Create;　
　Path.AddEllipse(0,　0,　10,　10);　
　
　{分別生成五種不同類型的畫刷}　
　B1　:=　TGPSolidBrush.Create(C1);　
　B2　:=　TGPHatchBrush.Create(HatchStyleHorizontal,　C1,　C2);　
　B3　:=　TGPTextureBrush.Create(Image);　
　B4　:=　TGPLinearGradIEntBrush.Create(Pt1,　Pt2,　C1,　C2);　
　B5　:=　TGPPathGradIEntBrush.Create(Path);　
　
　{獲取各畫刷的枚舉名稱}　
　T1　:=　GetEnumName(TypeInfo(TGPBrushType),　Ord(B1.BrushType));　
　T2　:=　GetEnumName(TypeInfo(TGPBrushType),　Ord(B2.BrushType));　
　T3　:=　GetEnumName(TypeInfo(TGPBrushType),　Ord(B3.BrushType));　
　T4　:=　GetEnumName(TypeInfo(TGPBrushType),　Ord(B4.BrushType));　
　T5　:=　GetEnumName(TypeInfo(TGPBrushType),　Ord(B5.BrushType));　
　
　ShowMessage(T1);　//BrushTypeSolidColor　
　ShowMessage(T2);　//BrushTypeHatchFill　
　ShowMessage(T3);　//BrushTypeTextureFill　
　ShowMessage(T4);　//BrushTypePathGradIEnt　
　ShowMessage(T5);　//BrushTypeLinearGradIEnt　
end;　

有必要先總覽一下各畫刷的基本效果, 下面是測試程序:

unit　Unit1;　
　
interface　
　
uses　
　Windows,　Messages,　SysUtils,　Variants,　Classes,　Graphics,　Controls,　Forms,　
　Dialogs,　StdCtrls;　
　
type　
　TForm1　=　class(TForm)　
　　Button1:　TButton;　
　　Button2:　TButton;　
　　Button3:　TButton;　
　　Button4:　TButton;　
　　Button5:　TButton;　
　　procedure　Button1Click(Sender:　TObject);　
　　procedure　Button2Click(Sender:　TObject);　
　　procedure　Button3Click(Sender:　TObject);　
　　procedure　Button4Click(Sender:　TObject);　
　　procedure　Button5Click(Sender:　TObject);　
　　procedure　FormCreate(Sender:　TObject);　
　end;　
　
var　
　Form1:　TForm1;　
　
implementation　
　
{$R　*.dfm}　
　
uses　GdiPlus,　GdiPlusHelpers;　
　
var　Rect:　TGPRect　=　(X:　30;　Y:　10;　Width:　150;　Height:　200);　
　
procedure　TForm1.Button1Click(Sender:　TObject);　
var　
　Brush:　IGPSolidBrush;　
begin　
　Brush　:=　TGPSolidBrush.Create($FFFF0000);　
　Canvas.ToGPGraphics.FillEllipse(Brush,　Rect);　
end;　
　
procedure　TForm1.Button2Click(Sender:　TObject);　
var　
　Brush:　IGPHatchBrush;　
begin　
　Brush　:=　TGPHatchBrush.Create(HatchStyleDiagonalCross,　$FF0000FF,　$FFCCCCCC);　
　Canvas.ToGPGraphics.FillEllipse(Brush,　Rect);　
end;　
　
procedure　TForm1.Button3Click(Sender:　TObject);　
var　
　Brush:　IGPTextureBrush;　
begin　
　Brush　:=　TGPTextureBrush.Create(TGPImage.Create('C:\GdiPlusImg\Texture.jpg'));　
　Canvas.ToGPGraphics.FillEllipse(Brush,　Rect);　
end;　
　
procedure　TForm1.Button4Click(Sender:　TObject);　
var　
　Brush:　IGPLinearGradIEntBrush;　
begin　
　Brush　:=　TGPLinearGradIEntBrush.Create(Rect,　$FFFF0000,　$FF0000FF,　90);　
　Canvas.ToGPGraphics.FillEllipse(Brush,　Rect);　
end;　
　
procedure　TForm1.Button5Click(Sender:　TObject);　
var　
　Brush:　IGPPathGradIEntBrush;　
　Path:　IGPGraphicsPath;　
begin　
　Path　:=　TGPGraphicsPath.Create;　
　Path.AddEllipse(Rect);　
　Brush　:=　TGPPathGradIEntBrush.Create(Path);　
　Brush.CenterColor　:=　$FFFF0000;　
　Brush.SetSurroundColors([$FFFFFF00]);　
　Canvas.ToGPGraphics.FillEllipse(Brush,　Rect);　
end;　
　
procedure　TForm1.FormCreate(Sender:　TObject);　
begin　
　Button1.Caption　:=　'實心畫刷';　
　Button2.Caption　:=　'陰影畫刷';　
　Button3.Caption　:=　'紋理畫刷';　
　Button4.Caption　:=　'線性漸變畫刷';　
　Button5.Caption　:=　'路徑漸變畫刷';　
end;　
　
end.　

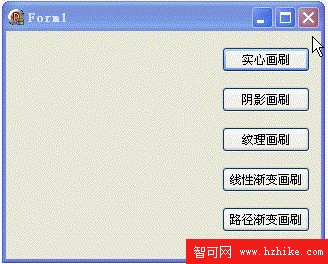

　　測試效果圖:
