JVM Bug：多個線程持有一把鎖

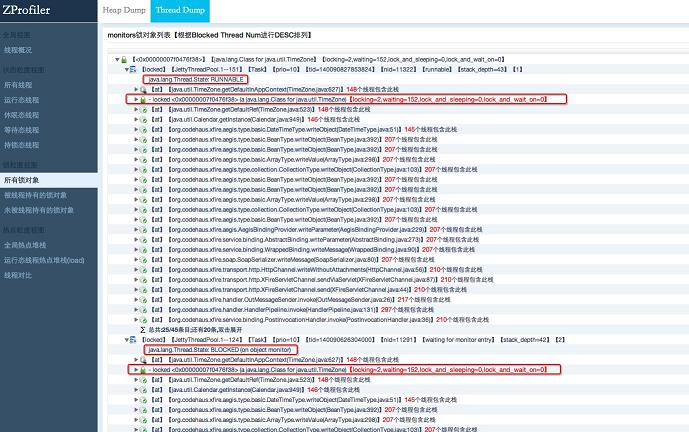

JVM線程dump Bug描述

在JAVA語言中，當同步塊（Synchronized）被多個線程並發訪問時，JVM中會采用基於互斥實現的重量級鎖。JVM最多只允許一個線程持有這把鎖，如果其它線程想要獲得這把鎖就必須處於等待狀態，也就是說在同步塊被並發訪問時，最多只會有一個處於RUNNABLE狀態的線程持有某把鎖，而另外的線程因為競爭不到這把鎖而都處於BLOCKED狀態。然而有些時候我們會發現處於BLOCKED狀態的線程，它的最上面那一幀在打印其正在等待的鎖對象時，居然也會出現-locked的信息，這個信息和持有該鎖的線程打印出來的結果是一樣的(請看下圖)，但是對比其他BLOCKED態的線程卻並沒有都出現這種情況。當我們再次dump線程時又可能出現不一樣的結果。測試表明這可能是一個偶發的情況，本文就是針對這種情況對JVM內部的實現做了一個研究以尋找其根源。

jstack命令的整個過程

上面提到了線程dump，那麼就不得不提執行線程dump的工具---jstack，這個工具是Java自帶的工具，和Java處於同一個目錄下，主要是用來dump線程的，或許大家也有使用kill -3的命令來dump線程，但這兩者最明顯的一個區別是，前者的dump內容是由jstack這個進程來輸出的，目標JVM進程將dump內容發給jstack進程(注意這是沒有加-m參數的場景，指定-m參數就有點不一樣了，它使用的是serviceability agent的api來實現的，底層通過ptrace的方式來獲取目標進程的內容，執行過程可能會比正常模式更長點)，這意味著可以做文件重定向，將線程dump內容輸出到指定文件裡；而後者是由目標進程輸出的，只會產生在目標進程的標准輸出文件裡，如果正巧標准輸出裡本身就有內容的話，看起來會比較亂，比如想通過一些分析工具去分析的話，要是該工具沒有做過濾操作，很可能無法分析。因此一般情況我們盡量使用jstack，另外jstack還有很多實用的參數，比如jstack pid >thread_dump.log，該命令會將指定pid的進程的線程dump到當前目錄的thread_dump.log文件裡。

jstack是使用Java實現的，它通過給目標JVM進程發送一個threaddump的命令，目標JVM的監聽線程（attachListener）會實時監聽傳過來的命令(其實attachListener線程並不是一啟動就創建的，它是lazy創建啟動的)，當attachListener收到threaddump命令時會調用thread_dump的方法來處理dump操作(方法在attachListener.cpp裡)。

static jint thread_dump(AttachOperation* op, outputStream* out) {
  bool print_concurrent_locks = false;
  if (op->arg(0) != NULL && strcmp(op->arg(0), "-l") == 0) {
    print_concurrent_locks = true;
  }

  // thread stacks
  VM_PrintThreads op1(out, print_concurrent_locks);
  VMThread::execute(&op1);

  // JNI global handles
  VM_PrintJNI op2(out);
  VMThread::execute(&op2);

  // Deadlock detection
  VM_FindDeadlocks op3(out);
  VMThread::execute(&op3);

  return JNI_OK;
}

從上面的方法可以看到，jstack命令執行了三個操作：

VM_PrintThreads：打印線程棧

VM_PrintJNI：打印JNI

VM_FindDeadlocks：打印死鎖

三個操作都是交給VMThread線程去執行的，VMThread線程在整個JAVA進程有且只會有一個。可以想象一下VMThread線程的簡單執行過程：不斷地輪詢某個任務列表並在有任務時依次執行任務。任務執行時，它會根據具體的任務決定是否會暫停整個應用，也就是stop the world，這是不是讓我們聯想到了我們熟悉的GC過程？是的，我們的ygc以及cmsgc的兩個暫停應用的階段(init_mark和remark)都是由這個線程來執行的，並且都要求暫停整個應用。其實上面的三個操作都是要求暫停整個應用的，也就是說jstack觸發的線程dump過程也是會暫停應用的，只是這個過程一般很快就結束，不會有明顯的感覺。另外內存dump的jmap命令，也是會暫停整個應用的，如果使用了-F的參數，其底層也是使用serviceability agent的api來dump的，但是dump內存的速度會明顯慢很多。

VMThread執行任務的過程

VMThread執行的任務稱為vm_opration，在JVM中存在兩種vm_opration，一種是需要在安全點內執行的(所謂安全點，就是系統處於一個安全的狀態，除了VMThread這個線程可以正常運行之外，其他的線程都必須暫停執行，在這種情況下就可以放心執行當前的一系列vm_opration了)，另外一種是不需要在安全點內執行的。而這次我們討論的線程dump是需要在安全點內執行的。

以下是VMThread輪詢的邏輯:

void VMThread::loop() {
  assert(_cur_vm_operation == NULL, "no current one should be executing");

  while(true) {
    ...
    //已經獲取了一個vm_operation
    if (_cur_vm_operation->evaluate_at_safepoint()) {
        //如果該vm_operation需要在安全點內執行
        _vm_queue->set_drain_list(safepoint_ops);
        SafepointSynchronize::begin();//進入安全點
        evaluate_operation(_cur_vm_operation);
        do {
          _cur_vm_operation = safepoint_ops;
          if (_cur_vm_operation != NULL) {
            do {
              VM_Operation* next = _cur_vm_operation->next();
              _vm_queue->set_drain_list(next);
              evaluate_operation(_cur_vm_operation);
              _cur_vm_operation = next;
              if (PrintSafepointStatistics) {
                SafepointSynchronize::inc_vmop_coalesced_count();
              }
            } while (_cur_vm_operation != NULL);
          }
          if (_vm_queue->peek_at_safepoint_priority()) {
            MutexLockerEx mu_queue(VMOperationQueue_lock,
                                     Mutex::_no_safepoint_check_flag);
            safepoint_ops = _vm_queue->drain_at_safepoint_priority();
          } else {
            safepoint_ops = NULL;
          }
        } while(safepoint_ops != NULL);
        _vm_queue->set_drain_list(NULL);
        SafepointSynchronize::end();//退出安全點
      } else {  // not a safepoint operation
        if (TraceLongCompiles) {
          elapsedTimer t;
          t.start();
          evaluate_operation(_cur_vm_operation);
          t.stop();
          double secs = t.seconds();
          if (secs * 1e3 > LongCompileThreshold) {
            tty->print_cr("vm %s: %3.7f secs]", _cur_vm_operation->name(), secs);
          }
        } else {
          evaluate_operation(_cur_vm_operation);
        }
        _cur_vm_operation = NULL;
      }
    }
    ...
  }

在這裡重點解釋下在安全點內執行的vm_opration的過程，VMThread通過不斷循環從_vm_queue中獲取一個或者幾個需要在安全點內執行的vm_opertion，然後在准備執行這些vm_opration之前先通過調用SafepointSynchronize::begin()進入到安全點狀態，在執行完這些vm_opration之後，調用SafepointSynchronize::end()，退出安全點模式，恢復之前暫停的所有線程讓他們繼續運行。對於安全點這塊的邏輯挺復雜的，僅僅需要記住在進入安全點模式的時候會持有Threads_lock這把線程互斥鎖，對線程的操作都需要獲取到這把鎖才能繼續執行，並且還會設置安全點的狀態，如果正在進入安全點過程中設置_state為_synchronizing，當所有線程都完全進入了安全點之後設置_state為_synchronized狀態，退出的時候設置為_not_synchronized狀態。

void SafepointSynchronize::begin() {
  ...
  Threads_lock->lock();
  ...
  _state            = _synchronizing;
  ...
   _state = _synchronized;
...
}

void SafepointSynchronize::end() {
    assert(Threads_lock->owned_by_self(), "must hold Threads_lock");
    ...
    _state = _not_synchronized;
    ...
    Threads_lock->unlock();
  }

線程dump中的VM_PrintThreads過程

回到開頭提到的JVM線程Dump時的Bug，從我們打印的結果來看也基本猜到了這個過程：遍歷每個Java線程，然後再遍歷每一幀，打印該幀的一些信息(包括類，方法名，行數等)，在打印完每一幀之後然後打印這幀已經關聯了的鎖信息，下面代碼就是打印每個線程的過程:

/*
void javaVFrame::print_lock_info_on(outputStream* st, int frame_count) {
  ResourceMark rm;
  if (frame_count == 0) {
    if (method()->name() == vmSymbols::wait_name() &&
        instanceKlass::cast(method()->method_holder())->name() == vmSymbols::java_lang_Object()) {
      StackValueCollection* locs = locals();
      if (!locs->is_empty()) {
        StackValue* sv = locs->at(0);
        if (sv->type() == T_OBJECT) {
          Handle o = locs->at(0)->get_obj();
          print_locked_object_class_name(st, o, "waiting on");
        }
      }
    } else if (thread()->current_park_blocker() != NULL) {
      oop obj = thread()->current_park_blocker();
      Klass* k = Klass::cast(obj->klass());
      st->print_cr("\t- %s <" INTPTR_FORMAT "> (a %s)", "parking to wait for ", (address)obj, k->external_name());
    }
  }

  GrowableArray<MonitorInfo*>* mons = monitors();
  if (!mons->is_empty()) {
    bool found_first_monitor = false;
    for (int index = (mons->length()-1); index >= 0; index--) {
      MonitorInfo* monitor = mons->at(index);
      if (monitor->eliminated() && is_compiled_frame()) {
        if (monitor->owner_is_scalar_replaced()) {
          Klass* k = Klass::cast(monitor->owner_klass());
          st->print("\t- eliminated <owner is scalar replaced> (a %s)", k->external_name());
        } else {
          oop obj = monitor->owner();
          if (obj != NULL) {
            print_locked_object_class_name(st, obj, "eliminated");
          }
        }
        continue;
      }
      if (monitor->owner() != NULL) {
        const char *lock_state = "locked";
        if (!found_first_monitor && frame_count == 0) {
          markOop mark = monitor->owner()->mark();
          if (mark->has_monitor() &&
              mark->monitor() == thread()->current_pending_monitor()) {
            lock_state = "waiting to lock";
          }
        }
        found_first_monitor = true;
        print_locked_object_class_name(st, monitor->owner(), lock_state);
      }
    }
  }
}

看到上面的方法，再對比線程dump的結果，我們會發現很多熟悉的東西，比如waiting on，parking to wait for，locked，waiting to lock，而且也清楚了它們分別是在什麼情況下會打印的。
那為什麼我們的例子中BLOCKED狀態的線程本應該打印waiting to lock,但是為什麼卻打印了locked呢，那說明if (mark->has_monitor() && mark->monitor() == thread()->current_pending_monitor()) 這個條件肯定不成立，那這個在什麼情況下不成立呢？在驗證此問題前，有必要先了解下markOop是什麼東西，它是用來干什麼的？
markOop是什麼
markOop描述了一個對象(也包括了Class)的狀態信息，Java語法層面的每個對象或者Class在JVM的結構表示中都會包含一個markOop作為Header，當然還有一些其他的JVM數據結構也用它做Header。markOop由32位或者64位構成，具體位數根據運行環境而定。
下面的結構圖包含markOop每一位所代表的含義，markOop的值根據所描述的對象的類型(比如是鎖對象還是正常的對象)以及作用的不同而不同。就算在同一個對象裡，它的值也是可能會不斷變化的，比如鎖對象，在一開始創建的時候其實並不知道是鎖對象，會當成一個正常對象來創建(在對象的類型並沒有設置偏向鎖的情況下，其markOop值可能是0x1)，但是隨著我們執行到synchronized的代碼邏輯時，就知道其實它是一個鎖對象了，它的值就不再是0x1了，而是一個新的值，該值是對應棧幀結構裡的監控對象列表裡的某一個內存地址。
//  32 bits:
//  --------
//             hash:25 ------------>| age:4    biased_lock:1 lock:2 (normal object)
//             JavaThread*:23 epoch:2 age:4    biased_lock:1 lock:2 (biased object)
//             size:32 ------------------------------------------>| (CMS free block)
//             PromotedObject*:29 ---------->| promo_bits:3 ----->| (CMS promoted object)
//
//  64 bits:
//  --------
//  unused:25 hash:31 -->| unused:1   age:4    biased_lock:1 lock:2 (normal object)
//  JavaThread*:54 epoch:2 unused:1   age:4    biased_lock:1 lock:2 (biased object)
//  PromotedObject*:61 --------------------->| promo_bits:3 ----->| (CMS promoted object)
//  size:64 ----------------------------------------------------->| (CMS free block)
//
//  unused:25 hash:31 -->| cms_free:1 age:4    biased_lock:1 lock:2 (COOPs && normal object)
//  JavaThread*:54 epoch:2 cms_free:1 age:4    biased_lock:1 lock:2 (COOPs && biased object)
//  narrowOop:32 unused:24 cms_free:1 unused:4 promo_bits:3 ----->| (COOPs && CMS promoted object)
//  unused:21 size:35 -->| cms_free:1 unused:7 ------------------>| (COOPs && CMS free block)

就最後的3位而言，其不同的值代表不同的含義：







 enum { locked_value             = 0,//00
         unlocked_value           = 1,//01
         monitor_value            = 2,//10
         marked_value             = 3,//11
         biased_lock_pattern      = 5 //101
  };

上面的判斷條件“mark->has_monitor()”其實就是判斷最後的2位是不是10，如果是，則說明這個對象是一個監控對象，可以通過mark->monitor()方法獲取到對應的結構體：
  bool has_monitor() const {
    return ((value() & monitor_value) != 0);
  }
  ObjectMonitor* monitor() const {
    assert(has_monitor(), "check");
    // Use xor instead of &~ to provide one extra tag-bit check.
    return (ObjectMonitor*) (value() ^ monitor_value);
  }

將一個普通對象轉換為一個monitor對象的過程(就是替換markOop的值)請參考為ObjectSynchronizer::inflate方法，能進入到該方法說明該鎖為重量級鎖，也就是說這把鎖其實是被多個線程競爭的。
了解了markOop之後，還要了解下上面那個條件裡的thread()->current_pending_monitor()，也就是這個值是什麼時候設置進去的呢?
線程設置等待的監控對象的時機
設置的邏輯在ObjectMonitor::enter裡，關鍵代碼如下：
...
{
    JavaThreadBlockedOnMonitorEnterState jtbmes(jt, this);
    DTRACE_MONITOR_PROBE(contended__enter, this, object(), jt);
    if (JvmtiExport::should_post_monitor_contended_enter()) {
      JvmtiExport::post_monitor_contended_enter(jt, this);
    }
    OSThreadContendState osts(Self->osthread());
    ThreadBlockInVM tbivm(jt);
    Self->set_current_pending_monitor(this);//設置當前monitor對象為當前線程等待的monitor對象
    for (;;) {
      jt->set_suspend_equivalent();
      EnterI (THREAD) ;
      if (!ExitSuspendEquivalent(jt)) break ;
          _recursions = 0 ;
      _succ = NULL ;
      exit (false, Self) ;

      jt->java_suspend_self();
    }
    Self->set_current_pending_monitor(NULL);
  }
 ...

設置當前線程等待的monitorObject是在有中文注釋的那一行設置的，那麼出現Bug的原因是不是正好在設置之前進行了線程dump呢？
水落石出
在JVM中只會有一個處於RUNNBALE狀態的線程，也就是說另外一個打印"-locked"信息的線程是處於BLOCKED狀態的。上面的第一行代碼：
JavaThreadBlockedOnMonitorEnterState jtbmes(jt, this);

找到其實現位置：
 JavaThreadBlockedOnMonitorEnterState(JavaThread *java_thread, ObjectMonitor *obj_m) :
    JavaThreadStatusChanger(java_thread) {
    assert((java_thread != NULL), "Java thread should not be null here");
    _active = false;
    if (is_alive() && ServiceUtil::visible_oop((oop)obj_m->object()) && obj_m->contentions() > 0) {
      _stat = java_thread->get_thread_stat();
      _active = contended_enter_begin(java_thread);//關鍵處
    }
  }

 static bool contended_enter_begin(JavaThread *java_thread) {
    set_thread_status(java_thread, java_lang_Thread::BLOCKED_ON_MONITOR_ENTER);//關鍵處
    ThreadStatistics* stat = java_thread->get_thread_stat();
    stat->contended_enter();
    bool active = ThreadService::is_thread_monitoring_contention();
    if (active) {
      stat->contended_enter_begin();
    }
    return active;
  }

上面的contended_enter_begin方法會設置java線程的狀態為java_lang_Thread::BLOCKED_ON_MONITOR_ENTER，而線程dump時根據這個狀態打印的結果如下：
const char* java_lang_Thread::thread_status_name(oop java_thread) {
  assert(JDK_Version::is_gte_jdk15x_version() && _thread_status_offset != 0, "Must have thread status");
  ThreadStatus status = (java_lang_Thread::ThreadStatus)java_thread->int_field(_thread_status_offset);
  switch (status) {
    case NEW                      : return "NEW";
    case RUNNABLE                 : return "RUNNABLE";
    case SLEEPING                 : return "TIMED_WAITING (sleeping)";
    case IN_OBJECT_WAIT           : return "WAITING (on object monitor)";
    case IN_OBJECT_WAIT_TIMED     : return "TIMED_WAITING (on object monitor)";
    case PARKED                   : return "WAITING (parking)";
    case PARKED_TIMED             : return "TIMED_WAITING (parking)";
    case BLOCKED_ON_MONITOR_ENTER : return "BLOCKED (on object monitor)";
    case TERMINATED               : return "TERMINATED";
    default                       : return "UNKNOWN";
  };
}

正好對應我們dump日志中的信息"BLOCKED (on object monitor)" 也就是說這行代碼被正常執行了，那問題就可能出在JavaThreadBlockedOnMonitorEnterState jtbmes(jt, this)和Self->set_current_pending_monitor(this)這兩行代碼之間的邏輯裡了：
    JavaThreadBlockedOnMonitorEnterState jtbmes(jt, this);
    DTRACE_MONITOR_PROBE(contended__enter, this, object(), jt);
    if (JvmtiExport::should_post_monitor_contended_enter()) {
      JvmtiExport::post_monitor_contended_enter(jt, this);
    }
    OSThreadContendState osts(Self->osthread());
    ThreadBlockInVM tbivm(jt);
    Self->set_current_pending_monitor(this);//設置當前monitor對象為當前線程等待的monitor對象

於是檢查每一行的實現，前面幾行都基本可以排除了，因為它們都是很簡單的操作，下面來分析下ThreadBlockInVM tbivm(jt)這一行的實現：
 ThreadBlockInVM(JavaThread *thread)
  : ThreadStateTransition(thread) {
    thread->frame_anchor()->make_walkable(thread);
    trans_and_fence(_thread_in_vm, _thread_blocked);
  }

 void trans_and_fence(JavaThreadState from, JavaThreadState to) {
    transition_and_fence(_thread, from, to);
 }

 static inline void transition_and_fence(JavaThread *thread, JavaThreadState from, JavaThreadState to) {
    assert(thread->thread_state() == from, "coming from wrong thread state");
    assert((from & 1) == 0 && (to & 1) == 0, "odd numbers are transitions states");
    thread->set_thread_state((JavaThreadState)(from + 1));
    if (os::is_MP()) {
      if (UseMembar) {
        OrderAccess::fence();
      } else {
        InterfaceSupport::serialize_memory(thread);
      }
    }

    if (SafepointSynchronize::do_call_back()) {
      SafepointSynchronize::block(thread);
    }
    thread->set_thread_state(to);
    CHECK_UNHANDLED_OOPS_ONLY(thread->clear_unhandled_oops();)
  }
 ...
 }

也許我們看到可能造成問題的代碼了：







if (SafepointSynchronize::do_call_back()) {
      SafepointSynchronize::block(thread);
    }

想象一下，當這個線程正好執行到這個條件判斷，然後進去了，從方法名上來說是不是意味著這個線程會block住，並且不往後走了呢？這樣一來設置當前線程的pending_monitor對象的操作就不會被執行了，從而在打印這個線程棧的時候就會打印"-locked"信息了，那麼糾結是否正如我們想的那樣呢？
首先來看條件SafepointSynchronize::do_call_back()是否一定會成立：
inline static bool do_call_back() {
    return (_state != _not_synchronized);
  }

上面的VMThread執行任務的過程中說到了這個狀態，當vmThread執行完了SafepointSynchronize::begin()之後，這個狀態是設置為_synchronized的。如果正在執行，那麼狀態是_synchronizing，因此，當我們觸發了jvm的線程dump之後，VMThread執行該操作，而且還在執行線程dump過程前，但是還只是_synchronizing的狀態，那麼do_call_back()將會返回true，那麼將執行接下來的SafepointSynchronize::block(thread)方法：
void SafepointSynchronize::block(JavaThread *thread) {
  assert(thread != NULL, "thread must be set");
  assert(thread->is_Java_thread(), "not a Java thread");

  ttyLocker::break_tty_lock_for_safepoint(os::current_thread_id());

  if (thread->is_terminated()) {
     thread->block_if_vm_exited();
     return;
  }

  JavaThreadState state = thread->thread_state();
  thread->frame_anchor()->make_walkable(thread);

  switch(state) {
    case _thread_in_vm_trans:
    case _thread_in_Java:        // From compiled code
      thread->set_thread_state(_thread_in_vm);

      if (is_synchronizing()) {
         Atomic::inc (&TryingToBlock) ;
      }
      Safepoint_lock->lock_without_safepoint_check();
      if (is_synchronizing()) {
        assert(_waiting_to_block > 0, "sanity check");
        _waiting_to_block--;
        thread->safepoint_state()->set_has_called_back(true);

        DEBUG_ONLY(thread->set_visited_for_critical_count(true));
        if (thread->in_critical()) {
          increment_jni_active_count();
        }
        if (_waiting_to_block == 0) {
          Safepoint_lock->notify_all();
        }
      }
      thread->set_thread_state(_thread_blocked);
      Safepoint_lock->unlock();
      Threads_lock->lock_without_safepoint_check();//關鍵代碼
      thread->set_thread_state(state);
      Threads_lock->unlock();
      break;
   ...
  }
  if (state != _thread_blocked_trans &&
      state != _thread_in_vm_trans &&
      thread->has_special_runtime_exit_condition()) {
    thread->handle_special_runtime_exit_condition(
      !thread->is_at_poll_safepoint() && (state != _thread_in_native_trans));
  }
}

void Monitor::lock_without_safepoint_check (Thread * Self) {
  assert (_owner != Self, "invariant") ;
  ILock (Self) ;
  assert (_owner == NULL, "invariant");
  set_owner (Self);
}

void Monitor::lock_without_safepoint_check () {
  lock_without_safepoint_check (Thread::current()) ;
}

看到上面的實現可以確定，Java線程執行時會調用Threads_lock->lock_without_safepoint_check()，而Threads_lock因為被VMThread持有，將一直卡死在ILock (Self)這個邏輯裡，從而沒有設置current_monitor屬性，由此驗證了我們的想法。
Bug修復
在了解了原因之後，我們可以簡單的修復這個Bug。將下面兩行代碼調換下位置即可：
 ThreadBlockInVM tbivm(jt);
 Self->set_current_pending_monitor(this);//設置當前monitor對象為當前線程等待的monitor對象

該Bug不會對生產環境產生影響，本文主要是和大家分享分析問題的過程，希望大家碰到疑惑都能有一查到底的勁兒，帶著問題，不斷提出自己的猜想，然後不斷驗證自己的猜想，最終解決問題。
