第 4 章 架構
4.1. APIs
流程虛擬機包含4個集成的API，在不同的執行模式下，覆蓋完整的流程工作。 每個API都有特定的目的，滿足下面的架構。
圖 4.1. 流程虛擬機中的4個API
服務接口用在應用代碼中，與流程虛擬機進行交互，它將運行在支持事務的持久化模式下，後端基於數據庫。 這是用戶將PVM作為一個工作流引擎使用的最常用的方式。
如果不想使用持久化方式執行流程，可以直接使用客戶端API來處理流程和執行對象。 客戶端API對外暴露了核心模型對象的方法。
活動API用來實現活動在運行時的行為。 因此一個活動類型實際上是一個組件，核心是實現了ActivityBehaviour接口。 活動行為實現可以控制執行的流程。
事件監聽器API用來編寫java代碼，它可以用來處理流程事件。 它比活動API類似，唯一的差別是事件監聽器不能控制執行的流程。
4.2. 活動API
活動API允許使用java實現運行時的活動行為。
public interface ActivityBehaviour extends Serializable {
void execute(ActivityExecution execution) throws Exception;
}
一個活動就是分配給活動的一些行為。 提供的執行時到達這個活動的執行。 ActivityExecution接口 暴露了控制執行流程的方法。
public interface ActivityExecution extends OpenExecution {
void waitForSignal();
void take(String transitionName);
void execute(String activityName);
...
}
4.3. 事件監聽API
事件監聽API允許使用java開發監聽器，並在特定的流程事件發生時調用，像進入一個活動或離開一個活動。 它與活動API類似，不同的是不能控制執行流程的傳播。 比如，當一個執行選擇了一個轉移，一個對應的監聽器會被激活，但是因為這個轉移已經被選擇了，執行的流程無法被事件監聽器改變。
public interface EventListener extends Serializable {
void notify(EventListenerExecution execution) throws Exception;
}
4.4. 客戶端API
客戶端API是一套暴露了相關方法的接口，它用來直接管理流程定義上的執行和執行對應。
最小的需求，客戶端API和活動API需要使用活動創建 流程定義並執行它。
4.5. 環境
在持久化執行環境下，環境的第一目的 是讓流程在不同的事務環境下執行，比如Java標准版，Java企業版，SEAM和Spring.
PVM代碼自身只通過自身定義的接口來調用事務資源。 比如，PVM自身擁有一些建立在hibernate會話，異步消息會話 和定時任務會話的接口方法。
環境允許為其配置真實的實現，在請求的基礎上實現服務的延遲加載，為事務的持續獲得服務對象。
一個環境工廠是靜態的，一個環境工廠 提供應用中的所有線程。
EnvironmentFactory environmentFactory = new PvmEnvironmentFactory("environment.cfg.xml");
環境部分可以像這樣 圍繞在持久化流程操作周圍：
Environment environment = environmentFactory.openEnvironment();
try {
... inside the environment block...
} finally {
environment.close();
}
PVM自身會從環境中獲得所有事務資源和配置。 Activity實現 也可以做同樣的事情。
org.jbpm.pvm.internal.cfg.JbpmConfiguration 這個類扮演著Configuration，ProcessEngine和EnvironmentFactory三個角色。
4.6. 命令
命令封裝了將被運行在環境塊中的操作。 命令的主要目的是獲得邏輯。
public interface Command<T> extends Serializable {
T execute(Environment environment) throws Exception;
}
4.7. 服務
這裡有三個主要服務：RepositoryService，ExecutionService和ManagementService. 通常來說，服務是會話門面，用來暴露PVM持久化應用的方法。 下一部分用例子展示 這些服務中的基本方法。
RepositoryService管理 流程定義的資源。
public interface RepositoryService {
Deployment createDeployment();
ProcessDefinitionQuery createProcessDefinitionQuery();
...
}
ExecutionService管理 運行時的執行。
public interface ExecutionService {
ProcessInstance startProcessInstanceById(String processDefinitionId);
ProcessInstance signalExecutionById(String executionId);
...
}
ManagementService包含了所有管理操作 來保持系統啟動運行。
public interface ManagementService {
JobQuery createJobQuery();
void executeJob(long jobDbid);
...
}
所有這些方法都封裝成Command. 這三個服務執行的方法 都委派給一個CommandService：
public interface CommandService {
<T> T execute(Command<T> command);
}
CommandService被配置到環境中。 一個CommandService鏈可以看做環繞在一個命令周圍的一些攔截器。 這就是如何在不同的環境下 進行持久化和事務支持的核心機制。
默認的配置文件jbpm.default.cfg.xml 包含了下面的配置服務。
<jbpm-configuration>
<process-engine>
<repository-service />
<repository-cache />
<execution-service />
<history-service />
<management-service />
<identity-service />
<task-service />
And the file jbpm.tx.hibernate.cfg.xml contains the following command service configuration：
<jbpm-configuration>
<process-engine-context>
<command-service>
<retry-interceptor />
<environment-interceptor />
<standard-transaction-interceptor />
</command-service>
</process-engine-context>
...
這些服務，比如repository-service，execution-service 和management-service將按照類型找到配置好的command-service. command-service標簽符合默認的命令服務，基本上什麼也不做，只是在提供給它的環境上執行命令。
配置的command-service結果，在默認的命令執行期下面的三個攔截器鏈中。
圖 4.2. CommandService攔截器

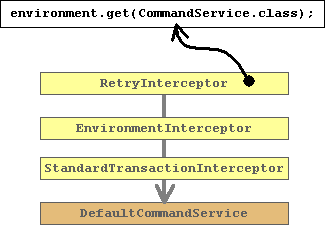

retry攔截器是鏈中的第一個，它會被環境 當做CommandService.class暴露出來。 所以retry攔截器會分別提供給repository-service，execution-service和management-service這些服務。
retry-interceptor會獲取hiberate的StaleObjectExceptions （因為樂觀鎖失敗）並重新嘗試執行命令。
environment-interceptor會把一個環境塊 放到命令執行的周圍。
standard-transaction-interceptor會初始化一個 StandardTransaction.hibernate會話/事務會被作為 標准事務的一個資源。
這個攔截器棧的不同配置也可以使用：
● 把執行委派到一個本地ejb命令服務，這樣可以啟動一個內容管理的事務。
● 把執行委派到一個遠程ejb命令服務，這樣命令實際執行在一個不同的JVM上。
● 把命令打包成一個異步消息，這樣命令會異步執行在一個不同的事務中。
