jBPM4的架構

編輯:關於JAVA

4.1. APIs

流程虛擬機包含4個集成的API,在不同的執行模式下, 覆蓋完整的流程工作。 每個API都有特定的目的, 滿足下面的架構。

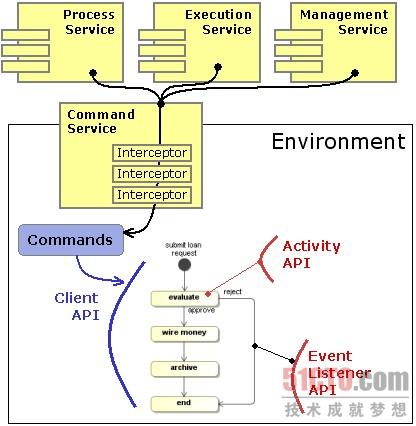

流程虛擬機中的4個API

圖 4.1. 流程虛擬機中的4個API

服務接口用在應用代碼中,與流程虛擬機進行交互, 它將運行在支持事務的持久化模式下,後端基於數據庫。 這是用戶將PVM作為一個工作流引擎使用的最常用的方式。

如果不想使用持久化方式執行流程,可以直接使用客戶端API來處理流程和執行對象。 客戶端API對外暴露了核心模型對象的方法。

活動API用來實現活動在運行時的行為。 因此一個活動類型實際上是一個組件,核心是實現了ActivityBehaviour接口。 活動行為實現可以控制執行的流程。

事件監聽器API用來編寫java代碼,它可以用來處理流程事件。 它比活動API類似, 唯一的差別是事件監聽器不能控制執行的流程。

4.2. 活動API

活動API允許使用java實現運行時的活動行為。

public interface ActivityBehaviour extends Serializable {
  void execute(ActivityExecution execution) throws Exception;
}

一個活動就是分配給活動的一些行為。 提供的執行就是到達這個活動的執行。 ActivityExecution接口 暴露了控制執行流程的方法。

public interface ActivityExecution extends OpenExecution {

  void waitForSignal();
  void take(String transitionName);
  void execute(String activityName);

  ...

}

4.3. 事件監聽API

事件監聽API允許使用java開發監聽器, 並在特定的流程事件發生時調用,像進入一個活動或離開一個活動。 它與活動API類似,不同的是不能控制執行流程的傳播。 比如,當一個執行選擇了一個轉移,一個對應的監聽器會被激活, 但是因為這個轉移已經被選擇了,執行的流程無法被事件監聽器改變。

public interface EventListener extends Serializable {

  void notify(EventListenerExecution execution) throws Exception;

}

4.4. 客戶端API

客戶端API是一套暴露了相關方法的接口, 它用來直接管理流程定義上的執行和執行對應。

最小的需求,客戶端API和活動API需要使用活動創建 流程定義並執行它。

4.5. 環境

在持久化執行環境下,環境的第一目的 是讓流程在不同的事務環境下執行, 比如Java標准版,Java企業版,SEAM和Spring。

PVM代碼自身只通過自身定義的接口來調用事務資源。 比如,PVM自身擁有一些建立在hibernate會話,異步消息會話 和定時任務會話的接口方法。

環境允許為其配置真實的實現, 在請求的基礎上實現服務的延遲加載, 為事務的持續獲得服務對象。

一個環境工廠是靜態的,一個環境工廠 提供應用中的所有線程。

EnvironmentFactory environmentFactory = new PvmEnvironmentFactory("environment.cfg.xml");

環境部分可以像這樣 圍繞在持久化流程操作周圍:

Environment environment = environmentFactory.openEnvironment();
try {

  ... inside the environment block...

} finally {
  environment.close();
}

PVM自身會從環境中獲得所有事務資源和配置。 Activity實現 也可以做同樣的事情。

org.jbpm.pvm.internal.cfg.JbpmConfiguration 這個類扮演著Configuration, ProcessEngine和EnvironmentFactory三個角色。

4.6. 命令

命令封裝了將被運行在環境塊中的操作。 命令的主要目的是獲得邏輯。

public interface Command<T> extends Serializable {

  T execute(Environment environment) throws Exception;

}

4.7. 服務

這裡有三個主要服務:RepositoryService, ExecutionService和ManagementService。 通常來說,服務是會話外觀,用來暴露PVM持久化應用的方法。 下一部分用例子展示 這些服務中的基本方法。

RepositoryService管理 流程定義的資源。

public interface RepositoryService {

  Deployment createDeployment();

  ProcessDefinitionQuery createProcessDefinitionQuery();

  ...

}

ExecutionService管理 運行時的執行。

public interface ExecutionService {

  ProcessInstance startProcessInstanceById(String processDefinitionId);

  ProcessInstance signalExecutionById(String executionId);

  ...

}

ManagementService包含了所有管理操作 來保持系統啟動運行。

public interface ManagementService {

  JobQuery createJobQuery();

  void executeJob(long jobDbid);

  ...

}

所有這些方法都封裝成Command。 這三個服務執行的方法 都委派給一個CommandService:

public interface CommandService {

  <T> T execute(Command<T> command);

}

CommandService被配置到環境中。 一個CommandService鏈可以看做環繞在一個命令周圍的一些攔截器。 這就是如何在不同的環境下 進行持久化和事務支持的核心機制。

默認的配置文件jbpm.default.cfg.xml 包含了下面的配置服務。

<jbpm-configuration>

  <process-engine>

    <repository-service />
    <repository-cache />
    <execution-service />
    <history-service />
    <management-service />
    <identity-service />
    <task-service />

文件 jbpm.tx.hibernate.cfg.xml包含了 下面的command service配置:

<jbpm-configuration>

  <process-engine-context>
    <command-service>
      <retry-interceptor />
      <environment-interceptor />
      <standard-transaction-interceptor />
    </command-service>
  </process-engine-context>

  ...

這些服務,比如repository-service,execution-service 和management-service將按照類型找到配置好的command-service。 command-service標簽符合默認的命令服務, 基本上什麼也不做, 只是在提供給它的環境上執行命令。

配置的command-service結果, 在默認的命令執行期下面的三個攔截器鏈中。

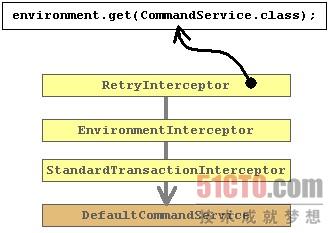

CommandService攔截器

圖 4.2.CommandService攔截器

retry攔截器是鏈中的第一個,它會被環境 當做CommandService.class暴露出來。 所以retry攔截器會分別提供給repository-service, execution-service和management-service這些服務。

retry-interceptor會獲取hiberate的StaleObjectExceptions (因為樂觀鎖失敗)並重新嘗試執行命令。

environment-interceptor會把一個環境塊 放到命令執行的周圍。

standard-transaction-interceptor會初始化一個 StandardTransaction。hibernate會話/事務會被作為 標准事務的一個資源。

這個攔截器棧的不同配置也可以使用:

* 把執行委派到一個本地ejb命令服務, 這樣可以啟動一個內容管理的事務。

* 把執行委派到一個遠程ejb命令服務, 這樣命令實際執行在一個不同的JVM上。

* 把命令打包成一個異步消息, 這樣命令會異步執行在一個不同的事務中。
