[Eclipse]GEF入門系列（十二、自定義Request）

先簡單回顧一下Request在GEF裡的作用。Request是GEF裡一個比較重要的角色，Tool將原 始的鼠標事件轉換為EditPart可以識別的請求，Request則承載了這些請求信息。舉例來說， 用戶在調色板（Palette）裡選擇了創建節點工具（CreationTool），然後在畫布區域按下鼠 標左鍵，這時產生在畫布上的鼠標單擊事件將被CreationTool轉換為一個CreateRequest，它 裡面包含了要創建的對象，坐標位置等信息。 EditPart上如果安裝了能夠處理 CreateRequest的EditPolicy，則相應的EditPolicy會根據這個 CreateRequest創建一個 Command，由後者實際執行創建新對象的必要操作。

GEF已經為我們提供了很多種類的Request，其中最常用的是CreateRequest及其子類 CreateConnectionRequest，其他比較常見的還有SelectionRequest，ChangeBoundsRequest 和 ReconnectRequest等等。要實現一個典型的圖形化應用程序，例如UML類圖編輯器，這些 預定義的Request基本夠用了。然而各種稀奇古怪的需求我相信大家也見過不少，很多需求不 太符合約定俗成的使用習慣，因此實現起來更多依賴開發人員的編碼，而不是開發框架帶來 的便利。在這種時候，我們唯一的期望就是開發框架提供足夠的擴展機制，以便讓我們額外 編寫的代碼能和其他代碼和平共處，幸好GEF是具有足夠的擴展性的。有點跑題了，再回到 Request的問題上，為了說明什麼情況下需要自定義 Request，我在前文“應用實例”裡的示 例應用基礎上假設一個新的需求：

在Palette裡增加三個工具，作用分別是把選中節點的背景顏色改變為紅色、綠色和藍色 。

假如你用過Photoshop或類似軟件，這個需求很像給節點上色的“油漆桶”或“上色工具 ”，當然在用戶界面的背後，實際應用裡這些顏色可能代表一個節點的重要程度，優先級或 是異常信息等等。現在，讓我們通過創建一個自定義的Request來實現這個需求，還是以前文 中的示例項目為基礎。

一、首先，原來的模型裡節點（Node）類裡沒有反映顏色的成員變量，所以先要在Node類 裡添加一個color屬性，以及相應的 getter/setter方法，注意這個setter方法裡要和其他成 員變量的setter方法一樣傳遞模型改變的消息。仿照其他成員變量，還應該有一個靜態字符 串變量，用來區分消息對應哪個屬性。

final public static String PROP_COLOR = "COLOR";

protected RGB color = new RGB(255, 255, 255);

public RGB getColor() {
　　 return color;
}

public void setColor(RGB color) {
　　 if (this.color.equals(color)) {
　　　　 return;
　　 }
　　 this.color = color;
　　 firePropertyChange(PROP_COLOR, null, color);
}

二、然後，要讓Node的color屬性變化能夠反映到圖形上，因此要修改NodePart裡的 propertyChanged()和 refreshVisuals()方法，在前者裡增加對color屬性的響應，在後者裡 將NodeFigure的背景顏色設置為Node的color屬性對應的顏色。（注意，Color對象是系統資 源對象，實際使用裡需要緩存以避免系統資源耗盡，為節約篇幅起見，示例代碼直接new Color()了）

public void propertyChange(PropertyChangeEvent evt) {

　　 if (evt.getPropertyName().equals(Node.PROP_COLOR))//Response to color change
　　　　 refreshVisuals();
}

protected void refreshVisuals() {

　　 ((NodeFigure) this.getFigure()).setBackgroundColor(new Color(null, node.getColor()));//TODO cache color instances
}

三、現在來創建我們自己的Request，因為目的是改變顏色，所以不妨叫做 ChangeColorRequest。它應當繼承自org.eclipse.gef.Request，我們需要 ChangeColorRequest上帶有兩樣信息：1.需要改變顏色的節點；2.目標顏色。因此它應該有 這兩個成員變量。

import org.eclipse.gef.Request;
import org.eclipse.swt.graphics.RGB;
import com.example.model.Node;

public class ChangeColorRequest extends Request{
　　 final static public String REQ_CHANGE_COLOR="REQ_CHANGE_COLOR";
　　 private Node node;
　　 private RGB color;

　　 public ChangeColorRequest(Node node, RGB color) {
　　　　 super();
　　　　 this.color = color;
　　　　 this.node = node;
　　　　 setType(REQ_CHANGE_COLOR);
　　 }

　　 public RGB getColor() {
　　　　 return color;
　　 }

　　 public Node getNode() {
　　　　 return node;
　　 }

　　 public void setNode(Node node) {
　　　　 this.node = node;
　　 }

　　 public void setColor(RGB color) {
　　　　 this.color = color;
　　 }

}

ChangeColorRequest看起來和一個JavaBean差不多，的確如此，因為Request的作用就是 傳遞翻譯後的鼠標事件。如果你看一下org.eclipse.gef.Request的代碼，你會發現Request 還有一個type屬性，這個屬性一般是一個字符串（在gef的RequestConstants裡預定義了一些 ，如RequestConstants.REQ_SELECTION_HOVER）， EditPolicy可以根據它決定是否處理這個 Request。在我們的例子裡，順便定義了這樣一個常量字符串REQ_CHANGE_COLOR，在後面的 ChangeColorEditPolicy裡會用到它。

四、現在有一個問題，這個Request的實例應該在哪裡生成？答案是在Tool裡，用戶在畫 布區域按下鼠標左鍵時，當前 Palette裡被選中的Tool負責創建一個Request。我們現在面對 的這個需求需要我們創建一種新的Tool：ChangeColorTool。我們讓ChangeColorTool繼承 org.eclipse.gef.tools.SelectionTool，因為“上色工具”的用法和“選擇工具”基本上差 不多。顯然，我們需要覆蓋的是handleButtonDown()方法，用來告訴gef如果用戶當前選擇了 這個工具，在畫布區域按下鼠標會發生什麼事情。代碼如下：

import org.eclipse.gef.EditPart;
import org.eclipse.gef.commands.Command;
import org.eclipse.gef.tools.SelectionTool;
import org.eclipse.swt.graphics.RGB;
import com.example.model.Node;
import com.example.parts.NodePart;

public class ChangeColorTool extends SelectionTool {
　　 private RGB color;

　　 public ChangeColorTool(RGB color) {
　　　　 super();
　　　　 this.color = color;
　　 }

　　 /**
　　 * If target editpart is an {@link NodePart}, create a {@link ChangeColorRequest} instance,
　　 * get command from target editpart with this request and execute.
　　 */
　　 @Override
　　 protected boolean handleButtonDown(int button) {
　　　　 //Get selected editpart
　　　　 EditPart editPart = this.getTargetEditPart();

　　　　 if (editPart instanceof NodePart) {
　　　　　　 NodePart nodePart = (NodePart) editPart;
　　　　　　 Node node = (Node) nodePart.getModel();

　　　　　　 //Create an instance of ChangeColorRequest
　　　　　　 ChangeColorRequest request = new ChangeColorRequest(node, color);

　　　　　　 //Get command from the editpart
　　　　　　 Command command = editPart.getCommand(request);

　　　　　　 //Execute the command
　　　　　　 this.getDomain().getCommandStack().execute(command);

　　　　　　 return true;
　　　　 }
　　　　 return false;
　　 }

}

五、有了Tool，還需要用ToolEntry把它包裝起來添加到Palette裡。所以我們創建一個名 為 ChangeColorToolEntry並繼承org.eclipse.gef.palette.ToolEntry的類，覆蓋 createTool ()方法，讓它返回我們的ChangeColorTool實例。這個ChangeColorToolEntry代 碼應該很容易理解：

import org.eclipse.gef.SharedCursors;
import org.eclipse.gef.Tool;
import org.eclipse.gef.palette.ToolEntry;
import org.eclipse.jface.resource.ImageDescriptor;
import org.eclipse.swt.graphics.RGB;

public class ChangeColorToolEntry extends ToolEntry {
　　 private RGB color;

　　 public ChangeColorToolEntry(RGB color, String label, String shortDesc, ImageDescriptor iconSmall,
　　　　　　 ImageDescriptor iconLarge) {
　　　　 super(label, shortDesc, iconSmall, iconLarge);
　　　　 this.color = color;
　　 }

　　 @Override
　　 public Tool createTool() {
　　　　 ChangeColorTool tool = new ChangeColorTool(color);
　　　　 tool.setUnloadWhenFinished(false);//Switch to selection tool after performed?
　　　　 tool.setDefaultCursor(SharedCursors.CROSS);//Any cursor you like
　　　　 return tool;
　　 }

}

六、要把三個這樣的ToolEntry添加到Palette裡，當然是通過修改原來的PaletteFactory 類。為節約篇幅，這裡就不帖它的代碼了，可以下載並參考示例代碼PaletteFactory.java裡 的createCategories()和 createColorDrawer()方法。

到目前為止，ChangeColorRequest已經可以發出了，接下來要解決的問題是如何讓 EditPart處理這個請求。

七、我們知道，gef裡任何對模型的修改都是通過command完成的，因此一個 ChangeColorCommand肯定是需要的。它的execute()方法和undo()方法如下所示：

public class ChangeColorCommand extends Command{

　　 private RGB oldColor;

　　 @Override
　　 public void execute() {
　　　　 oldColor = node.getColor();
　　　　 node.setColor(color);
　　 }

　　 @Override
　　 public void undo() {
　　　　 node.setColor(oldColor);
　　 }
}

八、EditPolicy負責接收所有的Request，所以還要創建一個 ChangeColorEditPolicy。在下面列出的代碼裡，你會看到我們定義了一個新的“Role”字符 串，過一會兒我們在EditPart上安裝這個EditPolicy的時候要以這個字符串作為Key，以避免 覆蓋EditPart上已有的其他EditPolicy。

import org.eclipse.gef.Request;
import org.eclipse.gef.commands.Command;
import org.eclipse.gef.editpolicies.AbstractEditPolicy;
import org.eclipse.swt.graphics.RGB;

import com.example.model.Node;

public class ChangeColorEditPolicy extends AbstractEditPolicy {
　　 final static public String CHANGE_COLOR_ROLE = "CHANGE_COLOR_ROLE";

　　 @Override
　　 public Command getCommand(Request request) {
　　　　 //Judge whether this request is intersting by its type
　　　　 if (request.getType() == ChangeColorRequest.REQ_CHANGE_COLOR) {
　　　　　　 ChangeColorRequest theRequest = (ChangeColorRequest) request;

　　　　　　 //Get information from request
　　　　　　 Node node = theRequest.getNode();
　　　　　　 RGB color = theRequest.getColor();

　　　　　　 //Create corresponding command and return it
　　　　　　 ChangeColorCommand command = new ChangeColorCommand(node, color);
　　　　　　 return command;
　　　　 }
　　　　 return null;
　　 }
}

九、最後還是回到EditPart，前面在第二個步驟裡我們曾經修改過的NodePart裡還有最後 一處需要添加，那就是在installEditPolicies()方法裡添加剛剛創建的 ChangeColorEditPolicy：

protected void createEditPolicies() {

　　 //Add change color editpolicy
　　 installEditPolicy(ChangeColorEditPolicy.CHANGE_COLOR_ROLE, new ChangeColorEditPolicy());
}

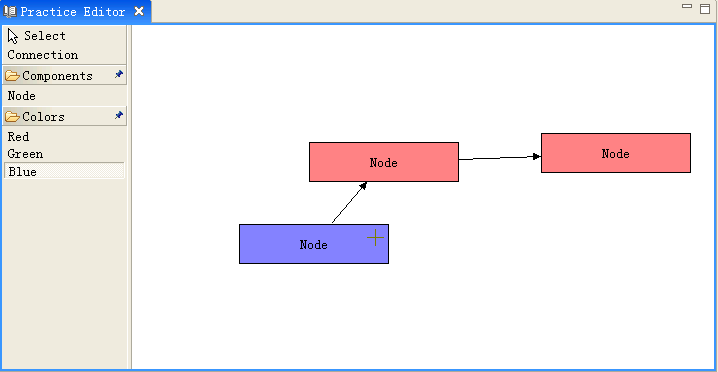

現在我們已經完成了所有必要的修改，來看一下運行結果。

總結一下，需要創建的類有：ChangeColorRequest, ChangeColorTool, ChangeColorToolEntry, ChangeColorCommand, ChangeColorEditPolicy；需要修改的類有： Node, NodePart, PaletteFactory。在實例項目裡，為了方便大家浏覽，所有新創建的類都 放在com.example.request包裡，實際項目裡還是建議分別放在對應的包裡。

本文配套源碼
