報表應用系列——圖表JFreeChart: 第3章 餅狀圖

3.1.　簡單餅圖

餅圖必須使用DefaultPieDataset為圖表提供數據。

DefaultPieDataset　dataset　=　new　DefaultPieDataset();
dataset.setValue("Spring　Security",　100);
dataset.setValue("jBPM　4",　200);
dataset.setValue("Ext　JS",　300);
dataset.setValue("JFreeChart",　100);

這次我們使用setValue向dataset中添加數據，第一個參數是數據的名稱，第二個數據是數據的值。

這裡就暴露出JFreeChart的一個問題，竟然不能使用統一的dataset接口來設置數據。

下一步通過CharFactory的createPieChart方法創建餅圖。

JFreeChart　chart　=　ChartFactory.createPieChart(
　　 "chart",　//　標題
　　 dataset,　//　數據
　　 true,　//　是否使用legend
　　 false,　//　是否使用tooltip
　　 false　//　是否使用url鏈接
);

最後使用CharUtilities將JFreeChart導出成圖片。

圖　3.1.　簡單餅圖

完整代碼如下所示：

DefaultPieDataset　dataset　=　new　DefaultPieDataset();
dataset.setValue("Spring　Security",　100);
dataset.setValue("jBPM　4",　200);
dataset.setValue("Ext　JS",　300);
dataset.setValue("JFreeChart",　100);

JFreeChart　chart　=　ChartFactory.createPieChart("chart",　dataset,
　　　　 true,　false,　false);
FileOutputStream　fos　=　null;

try　{
　　 fos　=　new　FileOutputStream("target/pie1.png");
　　 ChartUtilities.writeChartAsPNG(fos,　chart,　400,　300);
}　finally　{
　　 fos.close();
}

3.2.　炸開的餅圖

把餅圖中的某一部分提取出來，強調顯示。

調用PiePlot中的setExplodePercent方法來實現這一功能。

PiePlot　plot　=　(PiePlot)　chart.getPlot();
plot.setExplodePercent("JFreeChart",　0.3);

這裡又暴露出一個JFreeChart裡的問題，獲得Plot也要強制轉換成對應的類型才能使用。

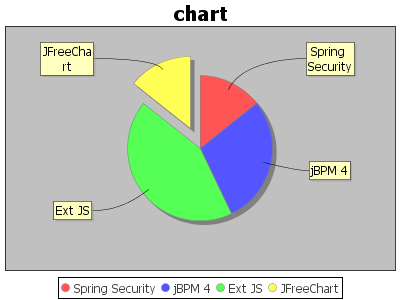

圖　3.2.　炸開的餅圖

3.3.　處理空值和負值

如果設置了值為0或null的值，圖表中會顯示標簽，但是我們看不到數值。

dataset.setValue("null",　null);
dataset.setValue("zero",　0);

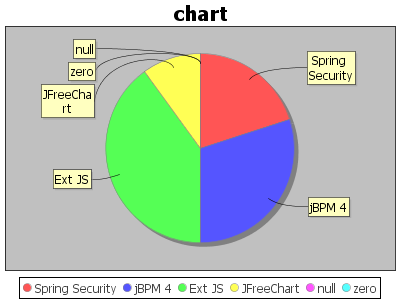

圖　3.3.　空值和負值

如果不希望在圖表中顯示為空的數據，需要調用PiePlot的兩個方法。

plot.setIgnoreZeroValues(true);
plot.setIgnoreNullValues(true);

JFreeChart會一直忽略負值，不需要特殊處理就不會顯示在圖表中。

3.4.　三維餅圖

將createPieChart替換為createPieChart3D就可以實現三維餅圖。

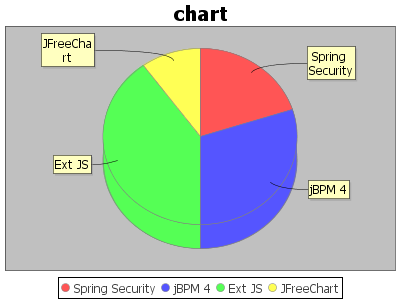

圖　3.4.　三維餅圖

3.5.　多重餅圖

要想使用多重餅圖，必須先把PieDataset改成CategoryDataset。

DefaultCategoryDataset　dataset　=　new　DefaultCategoryDataset();
dataset.addValue(100,　"Spring　Security",　"Jan");
dataset.addValue(200,　"jBPM　4",　"Jan");
dataset.addValue(300,　"Ext　JS",　"Jan");
dataset.addValue(100,　"JFreeChart",　"Jan");
dataset.addValue(60,　"Spring　Security",　"Fer");
dataset.addValue(100,　"jBPM　4",　"Fer");
dataset.addValue(340,　"Ext　JS",　"Fer");
dataset.addValue(130,　"JFreeChart",　"Fer");

第二步，使用createMultiplePieChart生成多重報表。

JFreeChart　chart　=　ChartFactory.createMultiplePieChart(
　　 "chart",
　　 dataset,
　　 TableOrder.BY_COLUMN,　//　按列分割餅圖，addValue中的第三個參數
　　 true,
　　 false,
　　 false
);

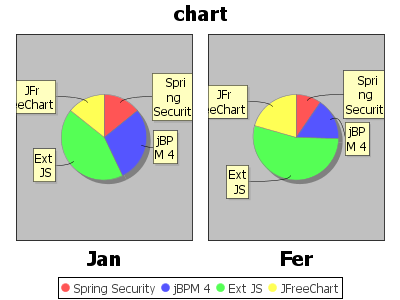

圖　3.5.　多重報表

TODO:

color

outlines

label
