第八講 紋理映射
在前面幾講中，我們是通過Material節點來改變物體的外觀特性。這些特性僅僅是一致性的宏觀效果，對於物體的某些細節我們還沒有涉及到。通過紋理映射和處理可以為物體的表面細節增強表現力。
<!-- frame contents -->
<!-- /frame contents -->
本講分三個部分來討論：一是X3D基本紋理節點的使用，二是使用紋理的坐標系統，三是紋理的變換。
一、 X3D基本紋理節點的使用
X3D中，提供了PixelTexture(像素紋理)、ImageTexture(貼圖紋理)和MovieTexture(影像紋理)三個節點。對於MovieTexture(影像紋理)節點，我們將在後面的"多媒體效果"中再做具體討論，這裡僅討論前面兩個基本紋理節點。
1、 PixelTexture(像素紋理)節點
PixelTexture 節點是用一個包含像素值的數組創建一個二維紋理帖圖，其主要屬性有：
image -- 用一個數組來定義一個二維圖像。該數組分為兩個部分，前三個是其特征值，後面的數值為實際的像素值。
前三個特征值的含義是：第一、二個數用來表示寬度方向和高度方向的像素個數，第三個值是表示後面實際像素字節的組成。具體如下：
當為1時，像素值為單字節，即取值范圍為0x00~0xFF，表示明亮程度(灰度)；
當為2時，像素值為雙字節，第1個字節表示明亮程度，第2字節表示alpha值(即透明度)。
當為3時，像素值為三字節，分別用來表示RGB各顏色分量。
當為4時，像素值為四字節，前三個字節用來表示RGB各顏色分量，第四個字節表示alpha值。
repeatS -- 表示是否沿S軸水平重復紋理。默認值為True 。
repeatT -- 表示是否沿T軸垂直重復紋理。默認值為True 。
repeatT [repeatT: initializeOnly type SFBool (truefalse) "true"]

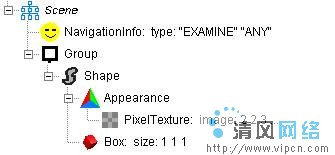

下面來看一個簡單的示例代碼：
其中，PixelTexture 節點的image值為"2 2 3 0xff0000 0x00ff00 0x0000ff 0xffffff"。也就是說，像素值使用三字節，分別表示RGB各顏色分量。由於寬度和高度均指定2個數量，因此需要2×2=4個像素值。

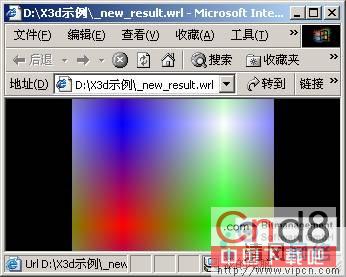

結果如下圖所示，注重立方體的顏色分布(不同的浏覽器插件其結果可能不一樣)。
從上圖可以發現像素紋理處理的規律：默認時，自動將水平和垂直按指定寬度方向和高度方向的像素字節數進行平均分割，每一個分割區域的中點為像素紋理點，然後向四面進行過渡。參見下列示意圖：

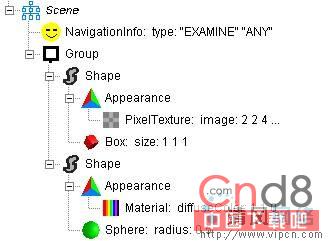

若要指定透明度，可參照下列示例：

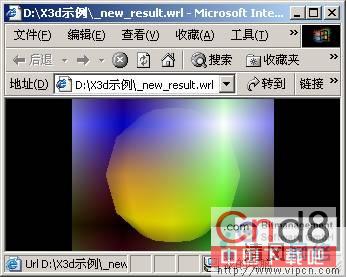

其中，PixelTexture 節點的image值為"2 2 4 0xff000000 0x00ff0040 0x0000ff80 0xffffffff"。結果如下圖所示：
上述代碼中，黃色球和像素紋理的立方體同在一個原點，由於設置了透明度，因此看起來很炫麗。你能看出alpha值的大小和透明度關系嗎？答案是：alpha值為0時完全透明，為0x00小0xff時不透明。
2、 ImageTexture(貼圖紋理)節點
ImageTexture 是用來指定一個圖像映射到一個幾何形體的表面上。它與PixelTexture 節點的屬性基本相同，只不過image屬性被換成了url屬性。
ImageTexture節點的url屬性用來指定圖像的文件名和位置。例如下列代碼：

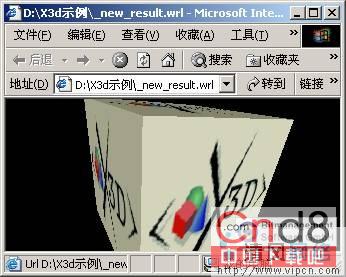

結果如下圖所示：
上述x3d.gif圖片文件是放在與示例代碼文件相同的文件夾中。需要說明的是：對於基本幾何體，默認處理時各個面均會貼圖。進入討論組討論。
