字節碼是什麼東西？

以下是百度的解釋：

字節碼（Byte-code）是一種包含執行程序、由一序列 op 代碼/數據對組成的二進制文件。字節碼是一種中間碼，它比機器碼更抽象。

它經常被看作是包含一個執行程序的二進制文件，更像一個對象模型。字節碼被這樣叫是因為通常每個 opcode 是一字節長，

但是指令碼的長度是變化的。每個指令有從 0 到 255（或十六進制的： 00 到FF)的一字節操作碼，被參數例如寄存器或內存地址跟隨。



說了這麼多，你可能還是不明白到底是什麼東西。好吧，簡單點，就是java編譯以後的那個東東，“.class”文件。

所以class文件就是字節碼文件，是由虛擬機執行的文件。也就是java語言和C & C++語言的區別就是，整個編譯執行過程多了一個虛擬

機這一步。這個在“深入理解java虛擬機（3）---類的結構” 一文中已經解釋，這是一個裡程碑式的設計。上一節講了虛擬機是如何加載

一個class的，這一節就講解虛擬機是如何執行class文件的。



java虛擬機規范，規定了虛擬機字節碼的執行概念模型。具體的虛擬機可以有不同的實現。

運行時棧幀結構

棧是每個線程獨有的內存。

棧幀存儲了局部變量表，操作數棧，動態連接，和返回地址等。

每一個方法的執行 對應的一個棧幀在虛擬機裡面從如棧到出棧的過程。

只有位於棧頂的棧幀才有有效的，對應的方法稱為當前方法。

執行引擎運行的所有指令只針對當前棧幀和當前方法。

1.局部變量表

局部變量表存放的一組變量的存儲空間。存放方法參數和方法內部定義的局部變量表。

在java編譯成class的時候，已經確定了局部變量表所需分配的最大容量。

局部變量表的最小單位是一個Slot。

虛擬機規范沒有明確規定一個Slot占多少大小。只是規定，它可以放下boolean,byte,...reference &return address.

reference 是指一個對象實例的引用。關於reference的大小，目前沒有明確的指定大小。但是我們可以理解為它就是類似C++中的指針。

局部變量表的讀取方式是索引，從0開始。所以局部變量表可以簡單理解為就是一個表.

局部變量表的分配順序如下：

this 引用。可以認為是隱式參數。

方法的參數表。

根據局部變量順序，分配Solt。

一個變量一個solt，64為的占2個solt。java中明確64位的是long & double

為了盡可能的節約局部變量表，Solt可以重用。

注意：局部變量只給予分配的內存，沒有class對象的准備階段，所以局部變量在使用前，必須先賦值。

2.操作數棧

操作數棧在概念上很像寄存器。

java虛擬機無法使用寄存器，所以就有操作數棧來存放數據。

虛擬機把操作數棧作為它的工作區——大多數指令都要從這裡彈出數據，執行運算，然後把結果壓回操作數棧。

比如，iadd指令就要從操作數棧中彈出兩個整數，執行加法運算，其結果又壓回到操作數棧中，看看下面的示例，

它演示了虛擬機是如何把兩個int類型的局部變量相加，再把結果保存到第三個局部變量的：

begin

iload_0 // push the int in local variable 0 onto the stack

iload_1 // push the int in local variable 1 onto the stack

iadd // pop two ints, add them, push result

istore_2 // pop int, store into local variable 2

end

操作數棧 的數據讀取、寫入就是出棧和如棧操作。

3.動態連接

每個棧幀都包含一個指向運行時常量池的引用，持有這個引用是為了支持動態連接。

符號池的引用，有一部分是在第一次使用或者初始化的時候就確定下來，這個稱為靜態引用。

還有一部分是在每次執行的時候采取確定，這個就是動態連接。

4.方法返回地址

方法只有2中退出方式，正常情況下，遇到return指令退出。還有就是異常退出。

正常情況：一般情況下，棧幀會保存 在程序計數器中的調用者的地址。虛擬機通過這個方式，執行方法調用者的地址，

然後把返回值壓入調用者中的操作數棧。

異常情況：方法不會返回任何值，返回地址有異常表來確定，棧幀一般不存儲信息。

5.方法調用

方法調用階段不是執行該方法，而僅僅時確認要調用那個方法。class文件在編譯階段沒有連接這一過程，、

所以動態連接這個在C++就已經有的技術，在java運用到了一個新的高度。所有的函數（除了私有方法，構造方法 & 靜態方法，下同），理論上

都可以時C++裡面的虛函數。所以所有的函數都需要通過動態綁定來確定“明確”的函數實體。

解析

所有方法調用的目標方法都是常量池中的符號引用。在類的加載解析階段，會將一部分目標方法轉化為直接引用。（可以理解為具體方法的直接地址）

可以轉化的方法，主要為靜態方法 & 私有方法。

Java虛擬機提供5中方法調用命令：

invokestatic:調用靜態方法

invokespecial:調用構造器，私有方法和父類方法

invokevirtual:調用虛方法

invokeinterface:調用接口方法

invokedynamic：現在運行時動態解析出該方法，然後執行。

invokestatic & invokespecial 對應的方法，都是在加載解析後，可以直接確定的。所以這些方法為非虛方法。

java規定 final修飾的是一種非虛方法。

分派

靜態分派

先看一個例子：

package com.joyfulmath.jvmexample.dispatch;

import com.joyfulmath.jvmexample.TraceLog;

/**
 * @author deman.lu
 * @version on 2016-05-19 13:53
 */
public class StaticDispatch {
    static abstract class Human{

    }

    static class Man extends Human{

    }

    static class Woman extends Human{

    }

    public void sayHello(Human guy)
    {
        TraceLog.i("Hello guy!");
    }

    public void sayHello(Man man)
    {
        TraceLog.i("Hello gentleman!");
    }

    public void sayHello(Woman man)
    {
        TraceLog.i("Hello lady!");
    }

    public static void action()
    {
        Human man = new Man();
        Human woman = new Woman();
        StaticDispatch dispatch = new StaticDispatch();
        dispatch.sayHello(man);
        dispatch.sayHello(woman);
    }
}

05-19 13:58:05.538 14881-14881/com.joyfulmath.jvmexample I/StaticDispatch: sayHello: Hello guy! [at (StaticDispatch.java:24)]
05-19 13:58:05.539 14881-14881/com.joyfulmath.jvmexample I/StaticDispatch: sayHello: Hello guy! [at (StaticDispatch.java:24)]

結果執行了public void sayHello(Human guy)函數。這不是應該多態嗎？

Human man = new Man();

這裡的Human我們理解為靜態類型，後面的Man是實際類型。我們在編譯器只知道靜態類型，後面的實際類型等到動態連接的時候才知道。

所以對於sayHello方法，虛擬機在重載時，是通過參數的靜態類型，而不是實際類型來判斷使用那個方法的。

如果對類型做強制轉換：

    public static void action()
    {
        Human man = new Man();
        Human woman = new Woman();
        StaticDispatch dispatch = new StaticDispatch();
        dispatch.sayHello(man);
        dispatch.sayHello(woman);
        dispatch.sayHello((Man)man);
        dispatch.sayHello((Woman)woman);
    }
05-19 14:08:29.000 21838-21838/com.joyfulmath.jvmexample I/StaticDispatch: sayHello: Hello guy! [at (StaticDispatch.java:24)]
05-19 14:08:29.001 21838-21838/com.joyfulmath.jvmexample I/StaticDispatch: sayHello: Hello guy! [at (StaticDispatch.java:24)]
05-19 14:08:29.001 21838-21838/com.joyfulmath.jvmexample I/StaticDispatch: sayHello: Hello gentleman! [at (StaticDispatch.java:29)]
05-19 14:08:29.002 21838-21838/com.joyfulmath.jvmexample I/StaticDispatch: sayHello: Hello lady! [at (StaticDispatch.java:34)]

如果強轉了以後，類型也跟著變化了。

靜態分配的典型應用是方法重載。但是方法重載有時候不是唯一的，所以只能選合適的。

比如：

    public void sayHello(int data)
    {
        TraceLog.i("Hello int!");
    }

    public void sayHello(long  data)
    {
        TraceLog.i("Hello long");
    }

當sayHello（1）的時候，一般情況下會調用int型的方法，但是如果注釋調，只有long型的方法，long型參數方法就會被調用。



動態分派

上面講的是重載，這裡是重寫（@Override）

package com.joyfulmath.jvmexample.dispatch;

import com.joyfulmath.jvmexample.TraceLog;

/**
 * @author deman.lu
 * @version on 2016-05-19 14:26
 */
public class DynamicDispatch {
    static abstract class Human{
        protected abstract void sayHello();
    }

    static class Man extends Human{

        @Override
        protected void sayHello() {
            TraceLog.i("Hello gentleman!");
        }
    }

    static class Woman extends Human{

        @Override
        protected void sayHello() {
            TraceLog.i("Hello lady!");
        }
    }

    public static void action()
    {
        Human man = new Man();
        Human woman = new Woman();
        man.sayHello();
        woman.sayHello();
        man = new Woman();
        man.sayHello();
    }
}

先來看上面標紅的這句：方法要解析man 的sayhello，問題是man是什麼東西，我在解析的時候，是不知道的。所以“man.sayHello();”具體執行的那個類的方法，是需要在虛擬機

動態連接的時候才知道，這個就是多態。如果使用javap分析就可以知道這句話，在class文件裡面是ynamicDispatch$Human: sayHello. 是的class文件不知道這個sayhello到底要去

調哪個方法。

invokevirtual指令解析的過程大概如下：首先在操作數棧裡第一個元素的實際類型，即為C。

如果在類型C中找到與常量描述符相同的類名和方法，則權限校驗通過後，即為找到該法方法，則返回這個方法的直接引用。

否則，對C的父類進行依次查找。

這個過程通俗一點就是，先從當前類裡面尋找“同名”的該方法，如果沒有，就從C的父類裡面找，知道找到為止！

這個找到的方法，就是我們實際要調的方法。

如果找不到，就是exception。一般情況下，編譯工具會幫我們避免這種情況。

單分派和多分派

概念上理解比較麻煩，說白了一點就是重載和重寫都存在的情況：

package com.joyfulmath.jvmexample.dispatch;

import com.joyfulmath.jvmexample.TraceLog;

/**
 * @author deman.lu
 * @version on 2016-05-19 15:02
 */
public class MultiDispatch {
    static class QQ{}
    static class _360{}

    public static class Father{
        public void hardChoice(QQ qq){
            TraceLog.i("Father QQ");
        }

        public void hardChoice(_360 aa){
            TraceLog.i("Father 360");
        }
    }

    public static class Son extends Father{
        public void hardChoice(QQ qq){
            TraceLog.i("Son QQ");
        }

        public void hardChoice(_360 aa){
            TraceLog.i("Son 360");
        }
    }

    public static void action()
    {
        Father father = new Father();
        Father son = new Son();
        father.hardChoice(new _360());
        son.hardChoice(new QQ());
    }
}

05-19 15:07:44.429 29011-29011/com.joyfulmath.jvmexample I/MultiDispatch$Father: hardChoice: Father 360 [at (MultiDispatch.java:19)]
05-19 15:07:44.429 29011-29011/com.joyfulmath.jvmexample I/MultiDispatch$Son: hardChoice: Son QQ [at (MultiDispatch.java:25)]

結果沒有任何懸念，但是過程還是需要明確的。hardChoice的選擇是在靜態編譯的時候就確認的。

而son.hardchoise 已經確認了函數的類型，只是需要進一步確認實體類型。所以動態連接是單分派。



動態語言支持：

使用C++語言可以定義一個調用方法：

void sort（int list[],const int size，int （*compare）(int,int)）;

但是java很難做到這一點，

void sort（List list，Compare c);Compare 一般要用接口實現。

在java 1.7 有一種方法可以支持該功能 MethodHandle。

這部分內容，由於我本地環境無法配置還調用，將會再後續更新。



鋪墊了這麼多，下面來講講字節碼的執行

6.基於棧的字節碼執行引擎

基於棧的指令集 和基於寄存器的指令集。

先看一個加法過程：

iconst_1

iconst_1

iadd

istore_0

這是基於棧的，也就是上文說的操作數棧。

先把2個元素要入棧，然後相加，放回棧頂，然後把棧頂的值存在slot 0裡面。

基於寄存器的就不解釋了。

基於寄存器 和基於棧的指令集現在都存在。所以很難說孰優孰劣。

基於棧的指令集 是和硬件無關的，而基於寄存器則依賴於硬件基礎。基於寄存器在效率上優勢。

但是虛擬機的出現，就是為了提供跨平台的支持，所以jvm的執行引擎是基於棧的指令集。

    public int calc()
    {
        int a = 100;
        int b = 200;
        int c = 300;
        return (a+b)*c;
    }

以下是javap的分析結果：

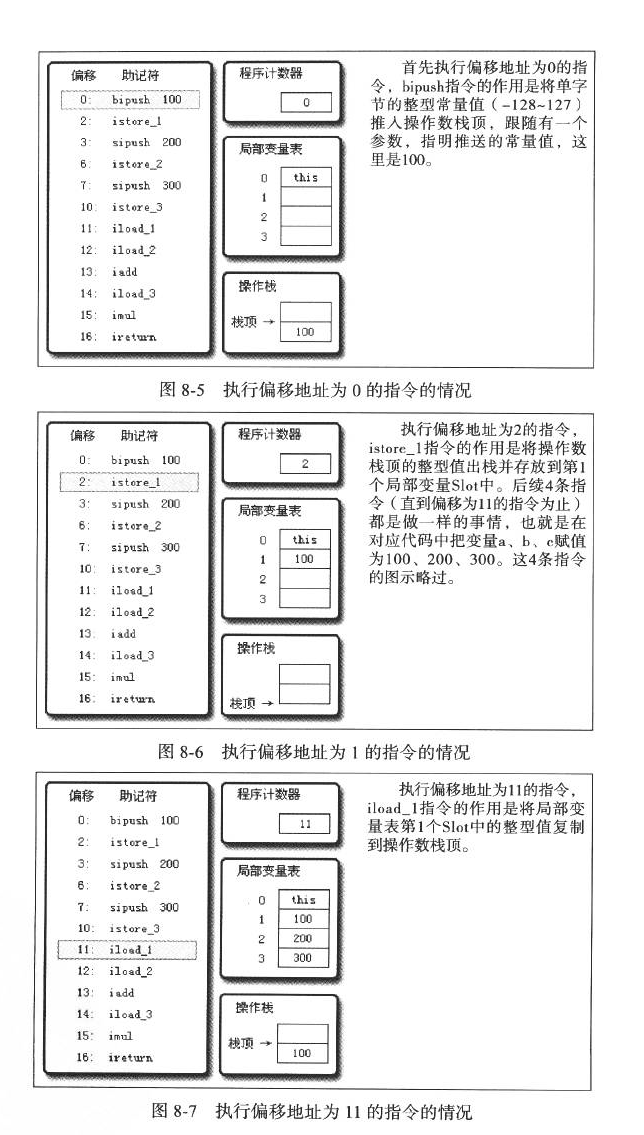

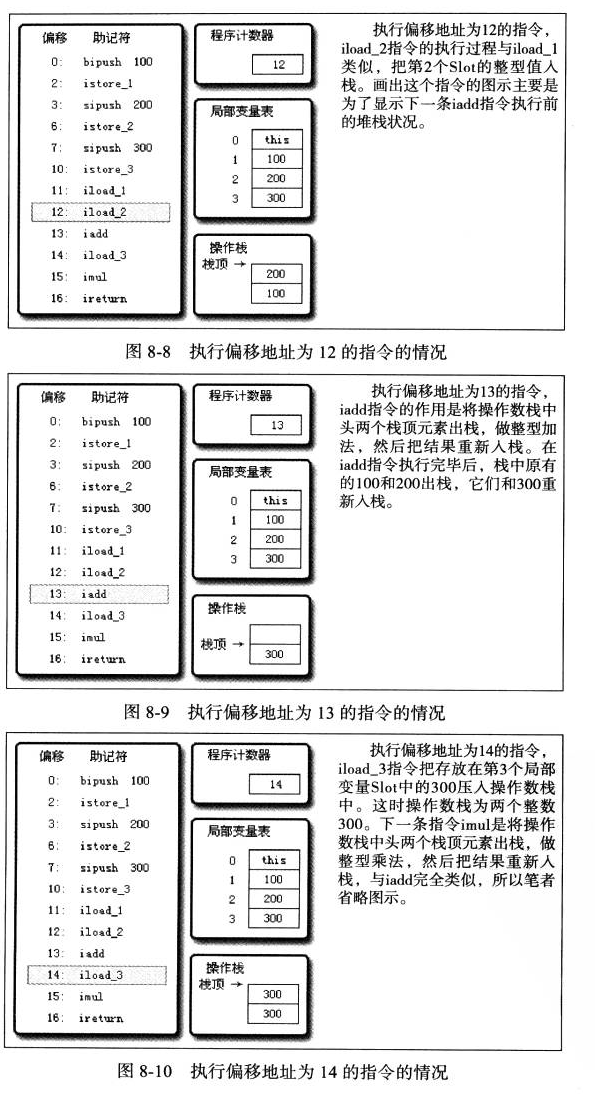

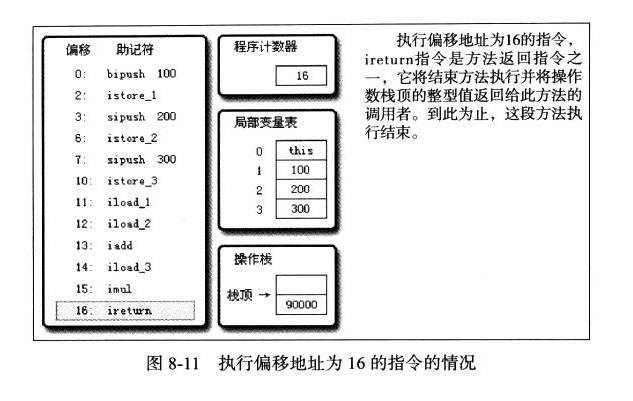

以下圖片描述了整個執行過程中代碼，操作數棧，& 局部變量表的變化。





這些過程只是一個概念模型，實際虛擬機會有很多優化的情況。

聲明：本文相關圖片來之參考書面，相關版權歸原作者所有。

參考：

《深入理解java虛擬機》 周志明
