使用IBM Rational Application Developer V7.5和WebSphere Application Server V7.0構建Java EE應用程序
引言
本文向您介紹 IBM® Rational® Application Developer for WebSphere Software V7.5，並帶您構建 JPA 實體、session bean，並將它 們部署到 IBM® WebSphere® V7.0 上。
Java™ Platform， Enterprise Edition V5.0（Java™ EE）在創建企業應用程序方面進行了重 大變更，它支持 Java™ Persistence API（JPA），和 Enterprise Java™Beans technology（EJB）V3.0 程序設計模型、標注，和依賴注入。
必備條件
本文假設您至少安裝了 Rational Application Developer V7.5 和 WebSphere V7.0 測試服務器。
示例應用程序

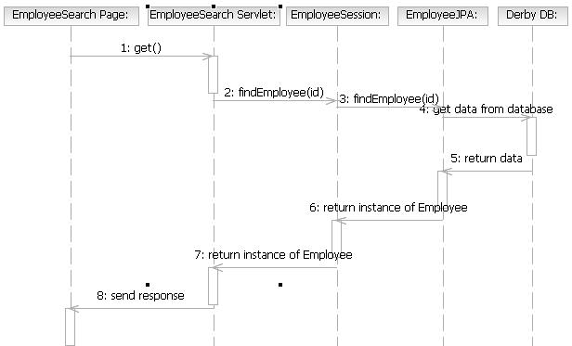

您將要創建的示例應用程序有一個 JPA 實體、調用該 JPA 實體的 Session bean 、調用 Session bean 的 Servlet，以及調用 servlet 的 web 頁面。該應用程 序中使用的數據庫是 RAD 7.5 中帶有的內嵌 Derby 數據庫。以下的圖描述了應 用程序各個組件之間的交互序列。
序列圖
遵照以下這些步驟開發應用程序：
創建 JPA 項目和實體，並指 定映射
創建 EJB V3.0 項目，和使用 JPA 實體的 session bean
創建 Web V2.5 項目和調用 session bean 的 servlet
設置數據源，並在 WebSphere V7.0 上運行 Web 頁面
創建 JPA 項目和實體，並指定映射
在此實例中，您在單獨的歸檔（.jar）中創建 JPA 實體。注意到 Java EE 規范允許您在 Web 或 EJB 項目中打包 JPA 實體。在 Rational Application Developer 中，您可以向 Web 或 EJB 項目添加 JPA 的部分來讓它們支持 JPA 實體。
創建 JPA 項目

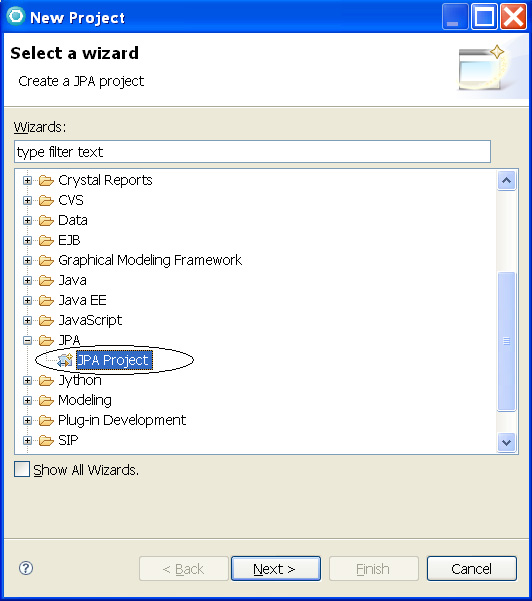

在 Java EE 透視圖中，選擇 File > New > Other > JPA Project ，如圖 1 所示。
圖 1. 新建項目

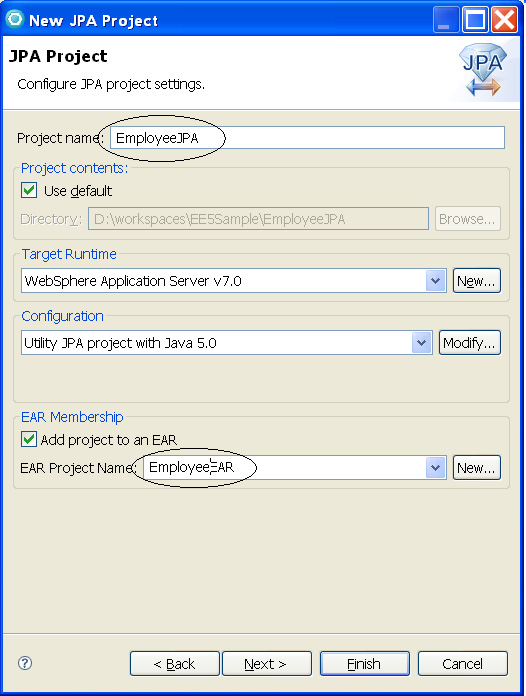

指定 Project 名稱，如圖 2 所示。
圖 2. 新建 JPA 項目

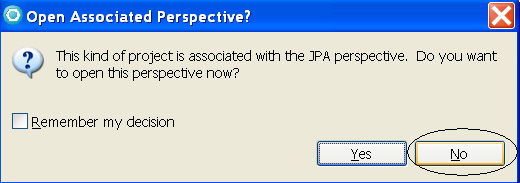

提示您切換到 JPA 透視圖，選擇 No。JPA 透視圖擁有例如 JPA Structure 和 JPA Details 的視圖，由於 Java EE 透視圖中的 Annotations 視圖允許類似 的功能，所以切換到 JPA 透視圖不是必需的。
圖 3. 切換透視圖
注意到 Rational Application Developer 創建了帶有以下這些文件的項目：
persistence.xml
orm.xml
manifest.MF。
持久化單元名稱設置為 EmployeeJPA。
創建 JPA 實體

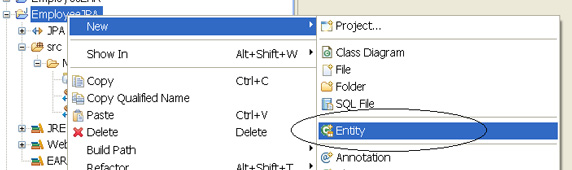

右鍵單擊項目並選擇 New > Entity，如圖 4 所示。
圖 4. 新建實體

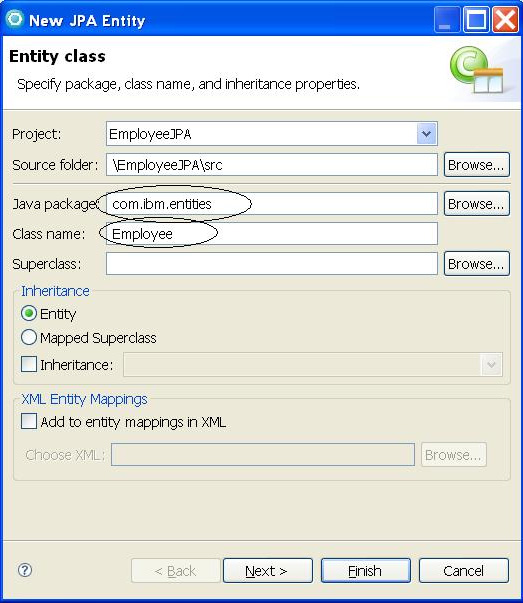

指定包名和類名，如圖 5 所示，然後單擊 Next。
圖 5. JPA Entity 詳情

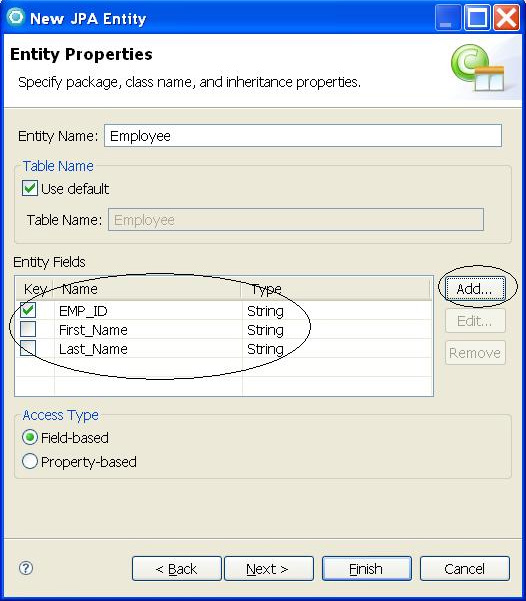

單擊 以下頁面中的 Add 按鈕，創建實體字段，如圖 6 所示。
圖 6. JPA Entity 屬性

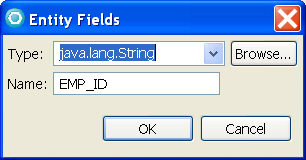

在結果的 Entity Fields 對話框中，從下拉列表中選擇 java.lang.String 作為 Type，如圖 7 所示。
圖 7. Entity Fields
單擊向導的 Finish，您將看到為字段創建了 getter 和 setter 方法的類， 標注 _cnnew1@Entity，和用於主鍵字段的標注 @Id，如清單 1 所示。
清單 1.JPA 實體源代碼
import java.io.Serializable;
import java.lang.String;
import javax.persistence.*;
/**
* Entity implementation class for Entity: Employee
*
*/
@Entity
public class Employee implements Serializable {
@Id
private String EMP_ID;
private String First_Name;
private String Last_Name;
private static final long serialVersionUID = 1L;
public Employee() {
super();
}
public String getEMP_ID() {
return this.EMP_ID;
}
public void setEMP_ID(String EMP_ID) {
this.EMP_ID = EMP_ID;
}
public String getFirst_Name() {
return this.First_Name;
}
public void setFirst_Name(String First_Name) {
this.First_Name = First_Name;
}
public String getLast_Name() {
return this.Last_Name;
}
public void setLast_Name(String Last_Name) {
this.Last_Name = Last_Name;
}
}
映射數據庫
要確保實體類可以適當地和數據庫表通信，就需要二者之間的映射。JPA 提供 兩種映射機制。一個是根據標注，另一個是根據 XML（orm.xml 中指定的）。本 實例使用了標注機制進行映射。

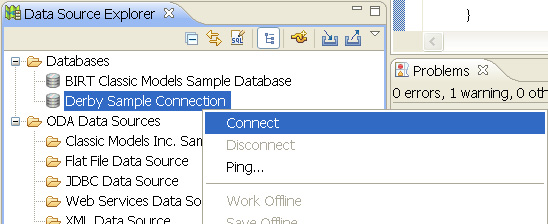

在 Java EE 透視圖中的 Data Source Explorer 視圖中，選擇 Derby Sample Connection > Connect，如圖 8 所示。
圖 8. 數據庫連接

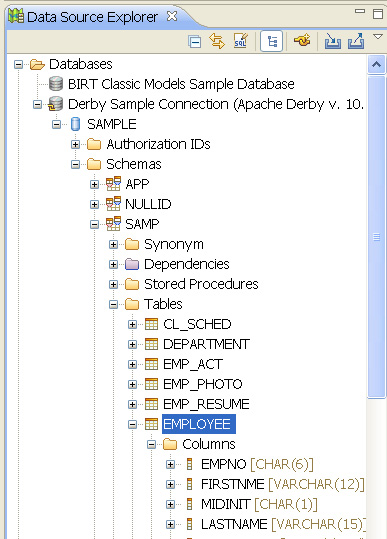

分析 Employee 表，如圖 9 所示。
圖 9. 數據庫方案
由於方案不匹配，所以您需要修改映射。

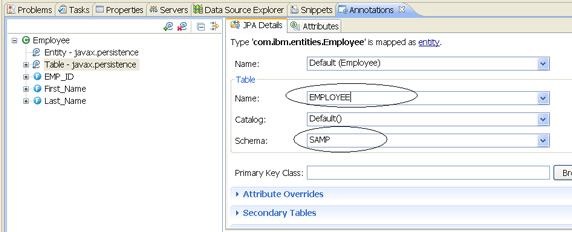

在 Annotation 視圖中，單擊實體 Employee 的 Table 節點，並指定以下內 容，如圖 10 所示。
Table Name：EMPLOYEE
Schema：SAMP
圖 10. Annotations 視圖

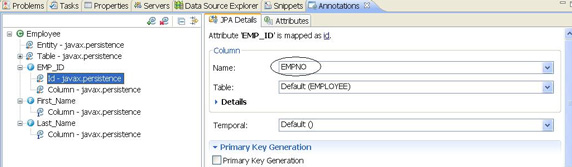

單擊 EMP_ID 下的列節點，並將其映射到 EMPNO 列，如圖 11 所示。
圖 11. ID 字段映射
同樣地，將 First_Name 和 Last_Name 映射到適當的列。
現在，Java 文件將如清單 2 所示。
清單 2. 映射的實體源代碼
@Entity
@Table(schema="SAMP", name = "EMPLOYEE")
public class Employee implements Serializable {
@Id
@Column(name="EMPNO")
private String EMP_ID;
@Column(name="FIRSTNME")
private String First_Name;
@Column(name="LASTNAME")
private String Last_Name;
需要設置 persistence.xml 中的 Java Database Connectivity（JDBC）API 數據源。打開 Enterprise 浏覽器中的文件，如圖 12 所示。
圖 12. Persistence.xml

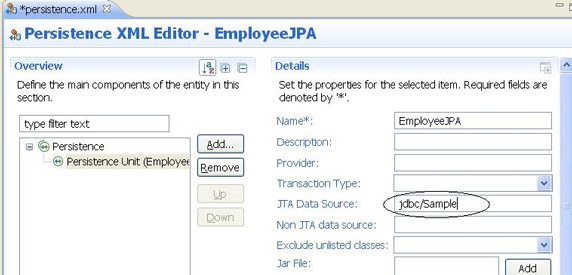

接下來，指定數據源，如圖 13 所示（需要創建實際的數據源：步驟如最後一 個部分中所示）。
圖 13. 持久性編輯器
創建 EJB V3.0 項目，和使用 JPA 實體的 session bean
在本部分中，您將創建 EJB 項目和 session bean。
創建 EJB 項目

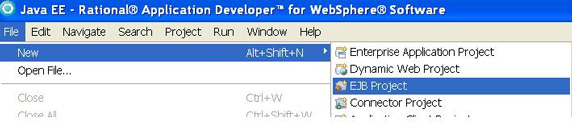

選擇 File > New > EJB Project。
圖 14. 打開新的 EJB 項目

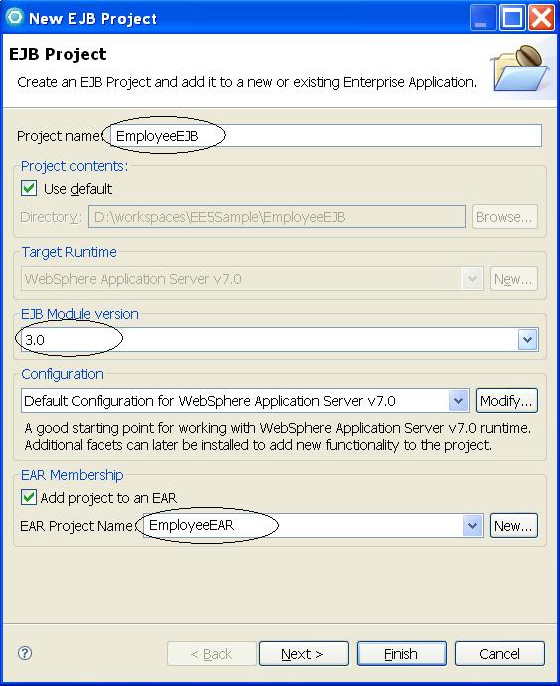

指定 Project name，設置 EJB Module version 為 3.0，並選擇 EAR Project Name，如圖 15 所示。對於本實例，選擇您創建 JPA 項目時創建的 EAR 項目。
圖 15. 新建 EJB 項目

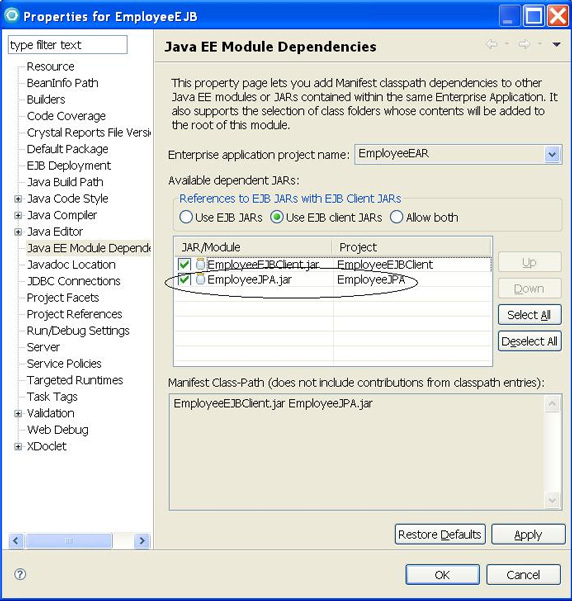

右鍵單擊 EJB 項目，並選擇 Java EE Module Dependencies，然後選擇 EmployeeJPA.jar，如圖 16 所示。這在 EJB 項目中創建了清單實體，並且還讓 JPA 實體類在開發過程中可見。
圖 16. EJB 模塊依賴
創建 session bean

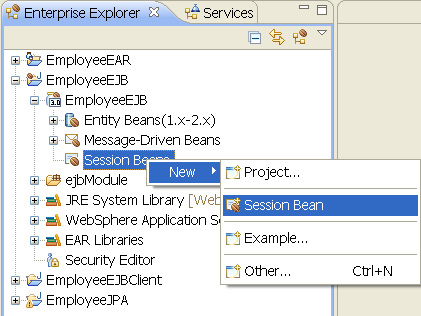

在 Enterprise Explorer 中右鍵單擊 Session Beans 節點，並選擇 New > Session Bean，如圖 17 所示。
圖 17. 創建新的 session bean

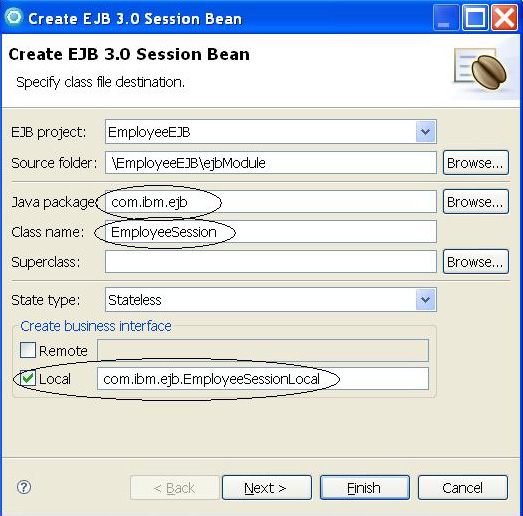

指定 Java 包和類名，如圖 18 所示。在此實例中，選擇了 Local 業務接口 。
圖 18. 新建 EJB 3.0 session Bean
單擊 Finish。創建了 EmployeeSession 類和 EmployeeSessionLocal 業務接 口。
調用 JPA 實體
向 seesion bean 類中添加名為 findEmployee 的方法。
清單 3. 添加方法
EntityManager em;
public Employee findEmployee(String empNo){
Employee emp = (Employee) em.find(Employee.class, empNo);
return emp;
}
您需要將持久性單元定義為實體管理器變量。記住，當創建 JPA 項目時，在 persistence.xml 中設置了持久化單元 EmployeeJPA。您可以直接將其標注為： @PersistenceContext(name="EmployeeJPA") ，並且引入 javax.persistence.PersistenceContext，或者您可以在 Annotation 視圖中選 擇 Add annotation。

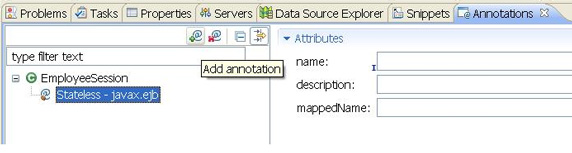

選擇 bean，如圖 19 所示。
圖 19. 標注視圖中的 Session bean

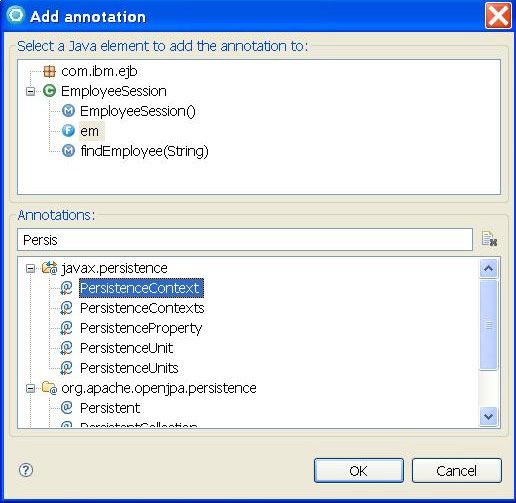

選擇標注，如圖 20 所示。
圖 20. 向 session bean 中添加標注
將持久性單元命名為 EmployeeJPA，如圖 21 所示。
圖 21. 命名持久性單元
該動作不僅添加標注，還正確地設置導入。
最終的類如清單4 所示。
清單 4. Session bean 源代碼
package com.ibm.ejb;
import javax.ejb.Stateless;
import javax.persistence.EntityManager;
import com.ibm.entities.Employee;
import javax.persistence.PersistenceContext;
/**
* Session Bean implementation class EmployeeSession
*/
@Stateless
public class EmployeeSession implements EmployeeSessionLocal {
/**
* Default constructor.
*/
public EmployeeSession() {
// TODO Auto-generated constructor stub
}
@PersistenceContext(unitName="EmployeeJPA")
EntityManager em;
public Employee findEmployee(String empNo){
Employee emp = (Employee) em.find(Employee.class, empNo);
return emp;
}
}

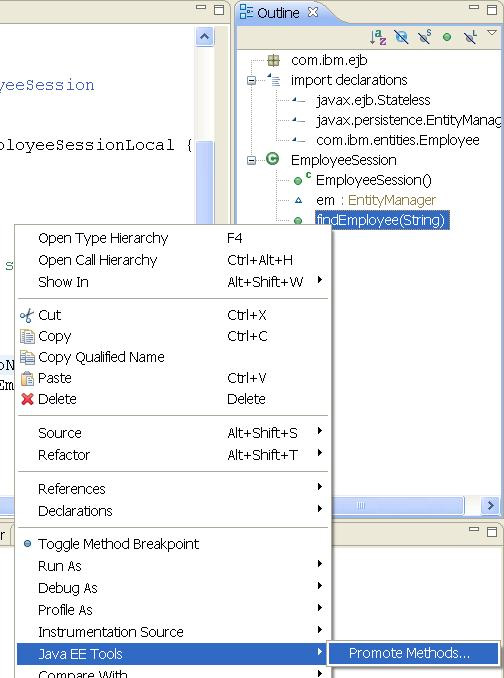

session bean 的業務接口需要有您剛添加的方法的簽名。您可以快速地完成 ：選擇 outline 視圖中的方法，並且選擇 Java EE > Promote Methods，如 圖 22 所示。
圖 22. session bean outline 視圖

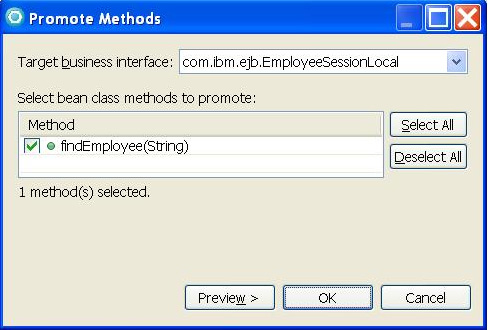

這將打開 Promote Methods 對話框。選擇 findEmployee(string) 方法，如 圖 23 所示。
圖 23. Promote Methods
現在准備好讓客戶端消費 session bean。
創建 Web V2.5 項目和調用 session bean 的 servlet
在此部分中，您將創建 Web 項目和 servlet。
創建 Web 項目

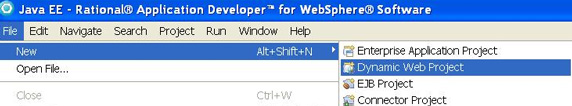

選擇 File > New > Dynamic Web Project，如圖 24 所示。
圖 24. 打開動態的 Web 項目

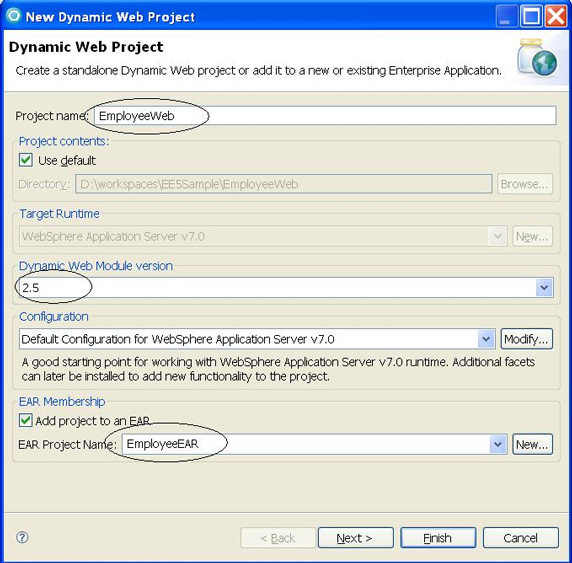

指定 Web Project name，選擇 Dynamic Web Module version 為 2.5，並選 擇用於 JPA 和 EJB 項目一樣的 EAR Project Name，如圖 25 所示。
圖 25. 新建動態 Web 項目

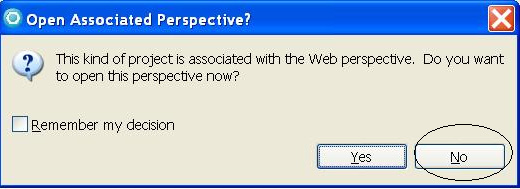

當提示打開透視圖時，選擇 No，如圖 26 所示，Web 透視圖中擁有在此實例 中我們不需要的高級 web 編輯工具。
圖 26. 將透視圖切換到 Web 項目

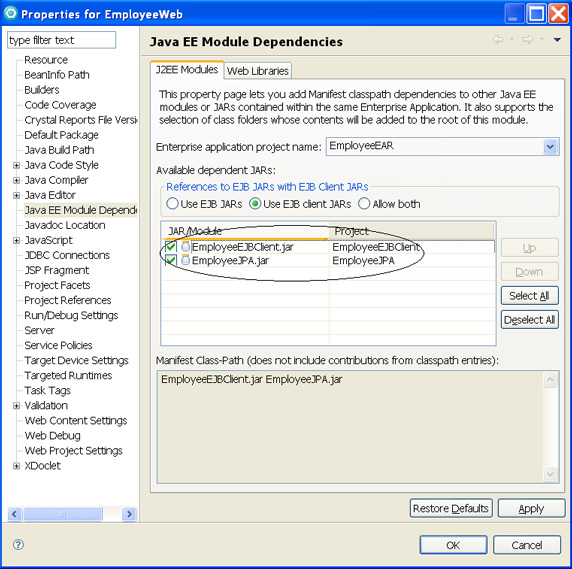

右鍵單擊 Web 項目，並在左邊的列表中選擇 Java EE Module Dependencies ，然後選擇 EmployeeEJBClient.jar 和 EmployeeJPA.jar，如圖 27 所示。
圖 27. 對於 Web 項目的 Java EE 模塊依賴性
創建 servlet

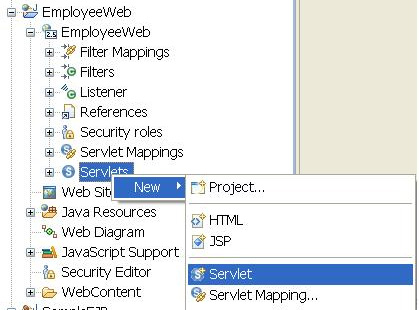

在 Enterprise explorer 中，在 Servlets 節點中選擇 New > Servlet， 如圖 28 所示。
圖 28. 在 Web 項目中新建 servlet

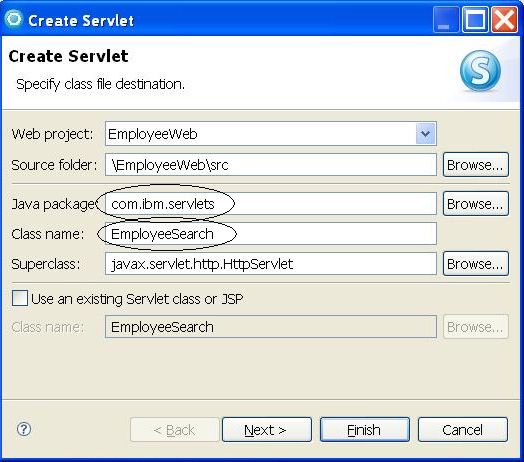

對於 servlet 指定 Java 包（com.ibm.servlets）和 Class 名 （EmployeeSearch），如圖 29 所示。
圖 29. 創建 servlet
修改 doGet 方法，如清單 5 所示。該方法從請求對象中獲取 employee id， 並將其傳遞給 session bean 來找到 employee 信息。
清單 5.Servlet 源代碼
@EJB(name="Employee")
private EmployeeSessionLocal employeeSession;
protected void doGet(HttpServletRequest request,
HttpServletResponse response) throws
ServletException, IOException {
String empNo = request.getParameter("empid");
Employee emp = employeeSession.findEmployee(empNo);
if(emp != null ){
response.getWriter().println(emp.getFirst_Name() +
" " + emp.getLast_Name());
}else{
response.getWriter().println("Employee with id =" +
empNo + "couldn't be found");
}
}
在 Web 項目中創建 HTML 頁面，該頁面包含 employee id 的輸入框，和提交 按鈕，如清單 6 所示。
清單 6. HTML 源代碼
<body>
<form action="/EmployeeWeb/EmployeeSearch" method = "get">
<p>
<label>
Type Employee ID and press Submit <br/>
<input type = "text" name = "empid"/>
<input type = "submit" name = "Submit"/>
</label>
</p>
</form>
</body>
設置數據源，並在 WebSphere V7.0 上運行 Web 頁面
在此部分中，您將設置數據源並運行 Web 頁面。
設置數據源
右鍵單擊 EAR 項目，EmployeeEAR，並選擇 JavaEE > Open WebSphere Application Server Deployment，如圖 30 所示。
圖 30. WebSphere Deployment 頁面

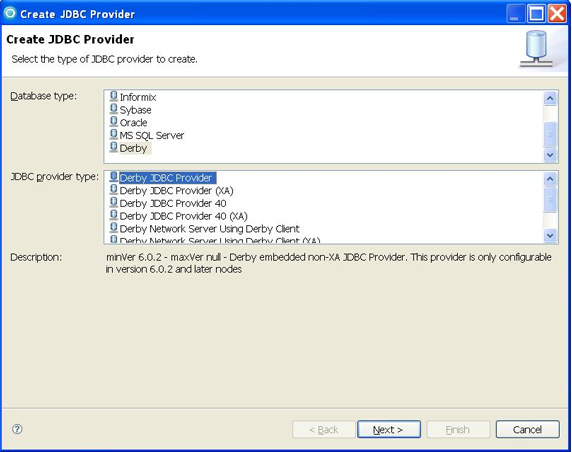

在 JDBC 提供者部分中，單擊 Add 並選擇 Database type（Derby）和 JDBC provider type（Derby JDBC Provider），如圖 31 所示。
圖 31. Create JDBC Provider 對話框

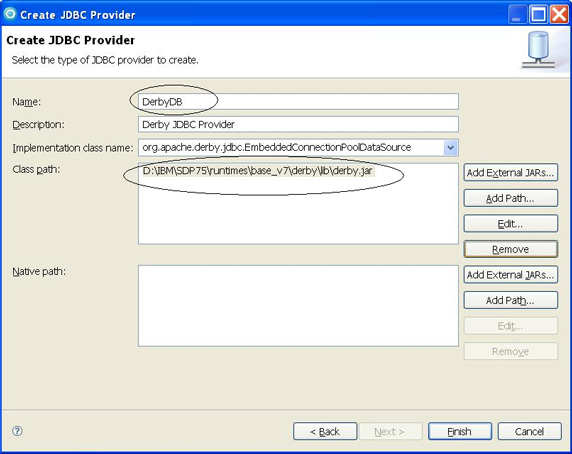

命名提供者（DerbyDB）並選擇啟動程序和 Class path（IBM\SDP75 \runtimes\base_v7\derby\lib\derby.jar），如圖 32 所示。
圖 32. 提供 JDBC 細節
現在單擊 Add 創建數據源，如圖 33 所示。
圖 33. Data source 部分
選擇 Derby JDBC Provider 和 V5.0 數據源，並單擊 Next 按鈕，如圖 34 所示。
圖 34. Create Data Source 對話框

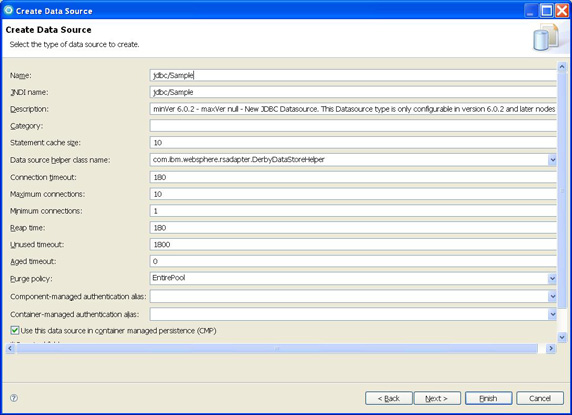

指定數據源名稱和 JNDI 名稱，如圖 35 所示。記住使用您在 persistence.xml JPA 中同樣的 JNDI 名。
圖 35. Create Data Source 對話框

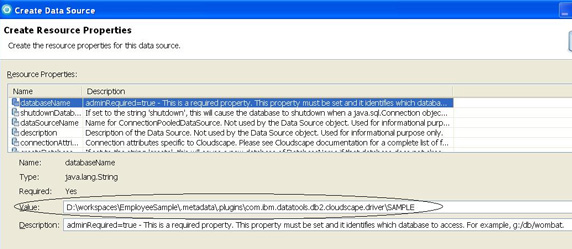

在工作區中定位示例 Derby 數據庫，並且在數據庫名稱屬性中輸入路徑 （workspace\EmployeeSample\metadata\plugins\com.ibm.datatools.db2.cloud scape.driver\SAMPLE），如圖 36 所示。
圖 36. 數據源屬性
運行 Web 頁面

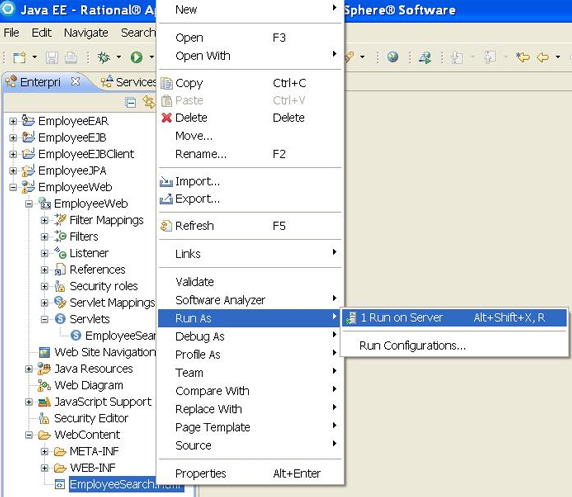

右鍵單擊 EmployeeSerach.html 並選擇 Run As > Run on Server，如圖 37 所示。
圖 37. 在服務器上運行

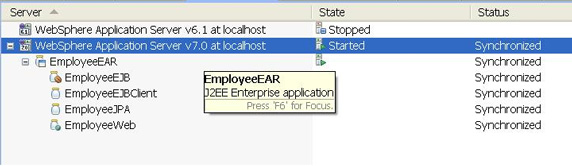

EAR 添加到服務器中，如圖 38 所示。
圖 38. 添加到服務器上的 EAR。
輸入 EmployeeID 並按下 Submit，如圖 39 所示。
圖 39. Web 頁面運行

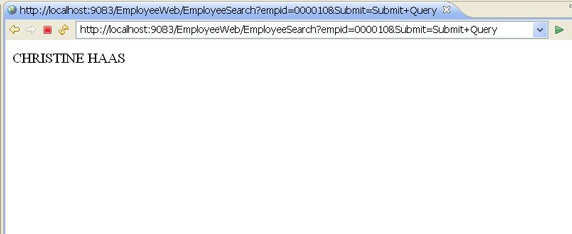

結果顯示在屏幕上
圖 40. Web 頁面結果
您學到的東西
Java EE V5.0 簡化了企業應用程序的開發。本文向您介紹了如何使用 Java Persistence API、EJB V3.0，和 Rational Application Developer V7.5 中提 供的工具來構建這些企業工件。
