Win32開發入門（8）繪圖（A）

編輯：關於C++

從本篇開始，我就不吹牛皮，那就吹吹兔皮吧。說說與繪圖有關的東東。

要進行繪制，首先要得到一個DC，啥是DC呢？按字面翻譯叫設備上下文，也可以翻譯為設備描述表，它主要指API為我們封裝了一些與顯示設備相關的交互操作，我們這裡說的是圖形的繪制，自然指的是顯卡。當然，對於同一客觀事物，世界上並不存在唯一的理解方案，技術上的東西最終拿來用的，不應該有硬性的去統一。我們之中的很多人，最大的失敗在於，人家說要這樣理解他就毫不懷疑地這樣理解，權威人士說要這樣這樣，他就不經過大腦思考地跟著那樣那樣。

雖然我的母校是名不見經傳的三流大學，但回憶我的大學，很幸運，我曾經遇到幾位好老師，真正的好老師，不是那些所謂的叫獸磚家。記得某位老師說過：這本書，如果讀完了你一無所獲，那你太失敗了；如果你把書中的內容都掌握了，勉強及格；如果你能把書中的所有觀點全部推翻，你才是優秀的。

在許多情況下，我們繪圖都是遵循先 GetDC-----〉繪圖------〉ReleaseDC，DC是一種資源，用完了要釋放，我們到圖書館借書，看完了要還書。不過，在處理WM_PAINT消息時，調用BeginPaint函數後，開始繪圖，畫完了調用EndPaint。當然這個並不違背我們前面所說的使用完HDC要釋放的道理，只是BeginPaint函數會自動調用GetDC， EndPaint會自動調用ReleaseDC。

好的，首先我們來寫幾個字吧。繪制文本可以使用DrawText函數，他的最後一個參數是文本的對齊格式，如左對齊、居中、右對齊等。

PAINTSTRUCT ps;


switch(msg)
{
case WM_PAINT:
        BeginPaint(hwnd, &ps);

聲明一個PAINTSTRUCT結構體的變量，然後傳給 BeginPaint函數，之後就可以畫東西了。

DrawText(ps.hdc,L"床前明月光", -1, &rect, DT_CENTER);

但是，如果我希望文本的顏色不是默認的黑色，我們可以考慮調用 SetTextColor函數來設置顏色，之後我們繪制的所有文本都是這個顏色了，如果之後希望改變文本的顏色，就再次調用SetTextColor函數。

SetTextColor(ps.hdc, RGB(0,150,255));

RGB宏可以通過三個值來確定顏色值，這個估計不用我介紹了，如果不懂RGB，可以去請教芙蓉姐姐。

我希望新繪制的文本在前一個文本的下一行，當然，你可能會說，用DrawText的時候把傳給它的RECT改一下坐標就行了。這方法雖然可以，但我們不好調坐標。其實，我們如果知道文本字符的高度，那不就好辦了嗎，對的，要獲得文本高度，可以調用GetTextMetrics函數。現在我們要用的工具都齊全了。

case WM_PAINT:
    BeginPaint(hwnd, &ps);
    TEXTMETRIC tm;
    // 取得與文本相關的數據
    GetTextMetrics(ps.hdc, &tm);
    RECT rect;
    rect.top = 0L;
    rect.left = ps.rcPaint.left;
    rect.right = ps.rcPaint.right;
    rect.bottom = rect.top + tm.tmHeight;
    // 第一行文本
    SetTextColor(ps.hdc, RGB(0,150,255));
    DrawText(ps.hdc,L"床前明月光", -1, &rect, DT_CENTER);
    // 第二行文本
    rect.top += tm.tmHeight;
    rect.bottom += tm.tmHeight;
    SetTextColor(ps.hdc, RGB(220, 12, 50));
    DrawText(ps.hdc, L"疑是地上霜", -1, &rect, DT_LEFT);
    // 第三行文本
    rect.top += tm.tmHeight;
    rect.bottom += tm.tmHeight;
    SetTextColor(ps.hdc, RGB(30,255,7));
    DrawText(ps.hdc, L"舉頭望明月", -1, &rect, DT_RIGHT);
    // 第四行文本
    rect.top += tm.tmHeight;
    rect.bottom += tm.tmHeight;
    SetTextColor(ps.hdc, RGB(0,40,210));
    DrawText(ps.hdc, L"低頭思故鄉", -1, &rect, DT_RIGHT);
    EndPaint(hwnd, &ps);
    return 0;

這個不難理解吧，就是每一行文本的矩形區域得頂部和底部坐標分別加上文本的高度。

現在可以看看效果了。

接下來，我們畫幾條弧線。繪制弧線使用Arc函數，第一個參數是目標HDC，隨後的4個參數用於確定弧線所在的位置的矩形，最後4個參數是確定弧線的開始點和結束點的坐標。

BOOL

WINAPI Arc(
      HDC hdc, //DC的句柄
      int x1, // 矩形的左坐標
      int y1, //矩形上坐標
      int x2,//矩形的右坐標
      int y2, //矩形的下坐標
      int x3, //起點x坐標
      int y3, //起點y坐標
      int x4, //終點x坐標
      int y4 //終點y坐標
);

在默認情況下，弧線是逆時針方向的。

// 繪制弧線
HPEN pen = CreatePen(PS_SOLID, 2, RGB(200, 100, 20));//創建筆
// 將筆選到DC中
auto oldObj = SelectObject(ps.hdc, pen);
// 畫弧線
Arc(ps.hdc, 20, 100,  300, 300, 39, 110, 280, 285);
Arc(ps.hdc, 200, 160, 390, 400, 300,350, 380,165);
// 畫完之後，把原先的筆選回去
SelectObject(ps.hdc, oldObj);
// 清理
DeleteObject(pen);

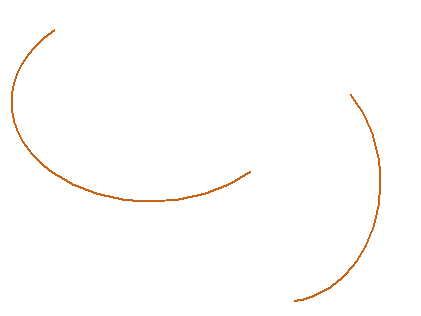

上面代碼將畫出如下圖所示的弧線。

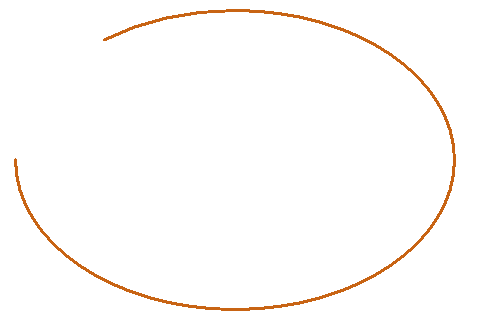

默認是逆時針方向，現在我想畫順時針方向的弧線。看下面例子，通過SetArcDirection函數改變弧線的方向。

/*
AD_COUNTERCLOCKWISE表示逆時針方向
AD_CLOCKWISE表示順時針方向
*/
SetArcDirection(ps.hdc, AD_CLOCKWISE);
Arc(ps.hdc, 20,150, 460,450, 90,162, 85,300);

下面介紹一下LineDDA函數，這個家伙不簡單，為啥？因為I它可以通過回調函數來對一條線段中不同的點進行分別處理。其回調函數如下：

VOID CALLBACK LineDDAProc(int x, int y, LPARAM lpData);

最後一個參數是長指針，我們可以將一個HDC的地址傳給它。

因為需要回調函數，我們得先寫好回調函數，但是，在文件的前面要先聲明一下，C語言的函數如果在調用之後定義，就必須先聲明，不然編譯的時候找不到。

VOID CALLBACK LineDDAProc(int x, int y, LPARAM lpData)
{
    // 從參數中取得HDC
    HDC hdc = *((HDC*)lpData);
    // 不同位置的線段設置不同的顏色
    int type=0;
    if(x <= 510 || y <= 200)
    {
        type = 0;
    }
    else if((x > 510 && x <= 700) ||
        (y > 720 && y <= 360))
    {
        type = 1;
    }
    else
    {
        type = 2;
    }

    // 根據不同情況著色
    switch(type)
    {
    case 0:
        SetPixel(hdc,x,y,RGB(0,255,0));
        break;
    case 1:
        SetPixel(hdc,x,y,RGB(0,0,255));
        break;
    case 2:
        SetPixel(hdc,x,y,RGB(255,0,0));
        break;
    default:
        SetPixel(hdc,x,y,RGB(255,0,0));
    }
}

接著在相應WM_PAINT消息的時候調用LineDDA函數。

LineDDA (420,130,800,470,LineDDAProc, (LPARAM)&ps.hdc);

結果你會看到，畫出來的線段是有三種顏色的。

完整的代碼如下：

#include <Windows.h>
LRESULT CALLBACK WindowProc(HWND hwnd, UINT msg, WPARAM wParam, LPARAM lParam);

VOID CALLBACK LineDDAProc(int x, int y, LPARAM lpData);

int WINAPI WinMain(HINSTANCE hTheApp,
                    HINSTANCE hPrevApp,
                    LPSTR cmdline,
                    int nShow)
{
    WNDCLASS wc = {   };
    wc.hbrBackground = (HBRUSH)(COLOR_WINDOW + 1);
    wc.hInstance = hTheApp;
    wc.lpfnWndProc = WindowProc;
    wc.lpszClassName = L"MyApp";
    wc.style = CS_HREDRAW | CS_VREDRAW;

    RegisterClass(&wc);
    HWND hwnd = CreateWindow(L"MyApp",
        L"我的應用程序",
        WS_OVERLAPPEDWINDOW | WS_VISIBLE,
        35,
        28,
        600,
        500,
        NULL,
        NULL,
        hTheApp,
        NULL);
    if(hwnd == NULL)
        return -1;
    // 消息循環
    MSG msg;
    while(GetMessage(&msg, NULL, 0, 0))
    {
        TranslateMessage(&msg);
        DispatchMessage(&msg);
    }
}

LRESULT CALLBACK WindowProc(HWND hwnd, UINT msg, WPARAM wParam, LPARAM lParam)
{
    PAINTSTRUCT ps;
    switch(msg)
    {
    case WM_DESTROY:
        PostQuitMessage(0);
        return 0;
    case WM_PAINT:
        BeginPaint(hwnd, &ps);
        TEXTMETRIC tm;
        // 取得與文本相關的數據
        GetTextMetrics(ps.hdc, &tm);
        RECT rect;
        rect.top = 0L;
        rect.left = ps.rcPaint.left;
        rect.right = ps.rcPaint.right;
        rect.bottom = rect.top + tm.tmHeight;
        // 第一行文本
        SetTextColor(ps.hdc, RGB(0,150,255));
        DrawText(ps.hdc,L"床前明月光", -1, &rect, DT_CENTER);
        // 第二行文本
        rect.top += tm.tmHeight;
        rect.bottom += tm.tmHeight;
        SetTextColor(ps.hdc, RGB(220, 12, 50));
        DrawText(ps.hdc, L"疑是地上霜", -1, &rect, DT_LEFT);
        // 第三行文本
        rect.top += tm.tmHeight;
        rect.bottom += tm.tmHeight;
        SetTextColor(ps.hdc, RGB(30,255,7));
        DrawText(ps.hdc, L"舉頭望明月", -1, &rect, DT_RIGHT);
        // 第四行文本
        rect.top += tm.tmHeight;
        rect.bottom += tm.tmHeight;
        SetTextColor(ps.hdc, RGB(0,40,210));
        DrawText(ps.hdc, L"低頭思故鄉", -1, &rect, DT_RIGHT);
        // 繪制弧線
        HPEN pen = CreatePen(PS_SOLID, 3, RGB(200, 100, 20));//創建筆
        // 將筆選到DC中
        auto oldObj = SelectObject(ps.hdc, pen);
        // 畫弧線
        /*Arc(ps.hdc, 20, 100,  300, 300, 39, 110, 280, 285);
        Arc(ps.hdc, 200, 160, 390, 400, 300,350, 380,165);*/

        /*
        AD_COUNTERCLOCKWISE表示逆時針方向
        AD_CLOCKWISE表示順時針方向
        */
        SetArcDirection(ps.hdc, AD_CLOCKWISE);
        Arc(ps.hdc, 20,150, 300,450, 90,162, 85,300);
        // 畫完之後，把原先的筆選回去
        SelectObject(ps.hdc, oldObj);
        // 清理
        DeleteObject(pen);
        // 分段線條
        LineDDA(420,130,800,470,LineDDAProc, (LPARAM)&ps.hdc);
        EndPaint(hwnd, &ps);
        return 0;
    }
    return DefWindowProc(hwnd, msg, wParam, lParam);
}

VOID CALLBACK LineDDAProc(int x, int y, LPARAM lpData)
{
    // 從參數中取得HDC
    HDC hdc = *((HDC*)lpData);
    // 不同位置的線段設置不同的顏色
    int type=0;
    if(x <= 510 || y <= 200)
    {
        type = 0;
    }
    else if((x > 510 && x <= 700) ||
        (y > 720 && y <= 360))
    {
        type = 1;
    }
    else
    {
        type = 2;
    }

    // 根據不同情況著色
    switch(type)
    {
    case 0:
        SetPixel(hdc,x,y,RGB(0,255,0));
        break;
    case 1:
        SetPixel(hdc,x,y,RGB(0,0,255));
        break;
    case 2:
        SetPixel(hdc,x,y,RGB(255,0,0));
        break;
    default:
        SetPixel(hdc,x,y,RGB(255,0,0));
    }
}
