VC++工程中加入SplashScreen原理釋解

摘要

本文旨在剖析VC++工程中加入 SplashScreen 的原理，並給出在VC++ MFC(exe)工程中加入 SplashScreen 的步驟。

關鍵字 SplashScreen，原理

環境：Windows 98SE/2000，VC++ 6.0

SplashScreen - 我們使用 Word 之類的軟件在啟動的短暫時間裡就會看到它的身影。它通常用以在程序啟動時顯示程序及用戶名稱，版權信息等。我也不知道它准確的名稱是什麼（是閃屏嗎？），就這樣稱呼吧。也許你也想在自己的工程裡加入這樣的特性，本文將以創建實際工程的方式逐步剖析其實現原理。

注意：為避免實際所使用工程名給類或對象名帶來的干擾，除非特別說明，在本文中將使用基類名如CWinApp、CMainFrame、CDialog來代替實際工程中的相應派生類名進行描述。

Visual C++是一個相當強大的C++開發工具，它內嵌了對SplashScreen的支持。但是在MFC EXE類型工程中只是對帶有主框架類的SDI或MDI工程提供了這一支持，基於對話框類的工程則被排除在外。現在讓我們開始吧。第一步是在SDI工程中加入SplashScreen。

首先利用AppWizard生成一個SDI工程，除了其中Docking ToolBar必須選擇外（我認為這是MFC的一個Bug，當然這與本文討論的SplashScreen沒有關系），其他的文檔－視圖支持、狀態條之類的都可以不要，這樣可以盡量減少無用的代碼。

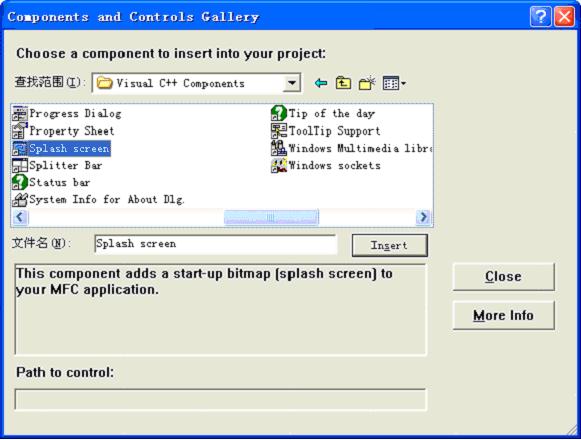

通過IDE中的菜單Project->Add to Project->Components and Controls，我們就可以從Visual C++ Components中選擇Splash Screen這個組件插入工程。

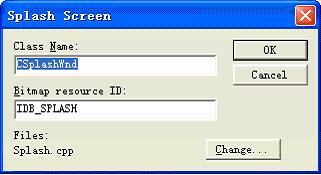

在點擊了"Insert"後會彈出一個如下圖所示的對話框，這是設置插入該工程中的SplashScreen的類名、顯示用位圖的ID及文件名，采用缺省值即可。

通過以上幾步的操作，就會在工程目錄下生成Splash.CPP和Splash.H文件，這便是CSplashWnd類的實現文件與頭文件。同時工程中CWinApp與CMainFrame類中的部分代碼也會被修改，以實現CSplashWnd窗口的消息處理。

接著我們來看看 CSplashWnd 類的聲明與主要的代碼（已經過刪減）：

//類的聲明

class CSplashWnd : public CWnd
{
　　CSplashWnd();
　　~CSplashWnd();
　　virtual void PostNcDestroy();
　　static void EnableSplashScreen(BOOL bEnable = TRUE);
　　static void ShowSplashScreen(CWnd* pParentWnd = NULL);
　　static BOOL PreTranslateAppMessage(MSG* pMsg);
　　BOOL Create(CWnd* pParentWnd = NULL);
　　void HideSplashScreen();
　　afx_msg int OnCreate(LPCREATESTRUCT lpCreateStruct);
　　afx_msg void OnPaint();
　　afx_msg void OnTimer(UINT nIDEvent);

　　CBitmap m_bitmap;　　　//SplashScreen窗口顯示用的位圖對象
　　static BOOL c_bShowSplashWnd; //是否要顯示SplashScreen的標志量
　　static CSplashWnd* c_pSplashWnd;
};

//是否使用SplashScreen

void CSplashWnd::EnableSplashScreen(BOOL bEnable)
{
　　c_bShowSplashWnd = bEnable;
}

//創建CsplashWnd對象，並調用Create()創建窗口

void CSplashWnd::ShowSplashScreen(CWnd* pParentWnd)
{
　　//如果不要顯示SplashScreen或SplashWnd對象已經被創建則返回
　　if (!c_bShowSplashWnd || c_pSplashWnd != NULL)
　　　　return;

　　c_pSplashWnd = new CSplashWnd;

　　if (!c_pSplashWnd->Create(pParentWnd))
　　　　delete c_pSplashWnd;
　　else
　　　　c_pSplashWnd->UpdateWindow();
}

//裝入SplashScreen欲顯示位圖，通過CreateEx()激發OnCreate()完成窗口創建與設置

BOOL CSplashWnd::Create(CWnd* pParentWnd)
{
　　if (!m_bitmap.LoadBitmap(IDB_SPLASH))
　　　　return FALSE;
　　BITMAP bm;
　　m_bitmap.GetBitmap(&bm);
　　return CreateEx(0,
　　　　　　AfxRegisterWndClass(0,AfxGetApp()->LoadStandardCursor(IDC_ARROW)),
　　　　　　NULL,
　　　　　　WS_POPUP | WS_VISIBLE,
　　　　　　0,
　　　　　　0,
　　　　　　bm.bmWidth,
　　　　　　bm.bmHeight,
　　　　　　pParentWnd->GetSafeHwnd(),
　　　　　　NULL);
}

//銷毀窗口，刷新框架

void CSplashWnd::HideSplashScreen()
{
　　DestroyWindow();
　　AfxGetMainWnd()->UpdateWindow();
}

//利用窗口創建結構創建窗口，並設置定時器在750ms後觸發OnTimer()

int CSplashWnd::OnCreate(LPCREATESTRUCT lpCreateStruct)
{
　　if (CWnd::OnCreate(lpCreateStruct) == -1)
　　　　return -1;

　　CenterWindow(); //窗口居中顯示
　　SetTimer(1, 750, NULL); //設置定時器

　　return 0;
}

//將鍵盤和鼠標消息傳遞給CSplashWnd對象，以銷毀窗口

BOOL CSplashWnd::PreTranslateAppMessage(MSG* pMsg)
{
　　if (c_pSplashWnd == NULL)
　　　　return FALSE;

　　if (pMsg->message == WM_KEYDOWN ||
　　　　pMsg->message == WM_SYSKEYDOWN ||
　　　　pMsg->message == WM_LBUTTONDOWN ||
　　　　pMsg->message == WM_RBUTTONDOWN ||
　　　　pMsg->message == WM_MBUTTONDOWN ||
　　　　pMsg->message == WM_NCLBUTTONDOWN ||
　　　　pMsg->message == WM_NCRBUTTONDOWN ||
　　　　pMsg->message == WM_NCMBUTTONDOWN)
　　　　{
　　　　　　c_pSplashWnd->HideSplashScreen();
　　　　　　return TRUE;
　　　　}
　　return FALSE;
}
void CSplashWnd::OnTimer(UINT nIDEvent)
{
　　HideSplashScreen();
}

再看看CWinApp和CMainFrame類中發生了什麼樣的改變：

(1)在CWinApp::InitInstance()中調用CSplashWnd::EnableSplashScreen()設置c_bShowSplashWnd；

在PreTranslateMessage()中調用CSplashWnd::PreTranslateAppMessage()，將鍵盤和鼠標消息傳遞給CSplashWnd對象，從而進一步調用CSplashWnd::HideSplashScreen()實現SplashScreen窗口的自身銷毀。

(2)在CMainFrame對象的OnCreate()中調用CSplashWnd::ShowSplashScreen()創建一個靜態的SplashScreen窗口對象c_pSplashWnd，並設置其父窗口為CMainFrame。在這個過程中，CSplashWnd自身會通過創建來設置一個定時器，然後定時器在第一個周期觸發時便調用HideSplashScreen()銷毀自己。

(3) 而CMainFrame對象的窗口創建消息則是由CWinApp對象在InitInstance()中通過

m_pMainWnd->ShowWindow()調用觸發的。

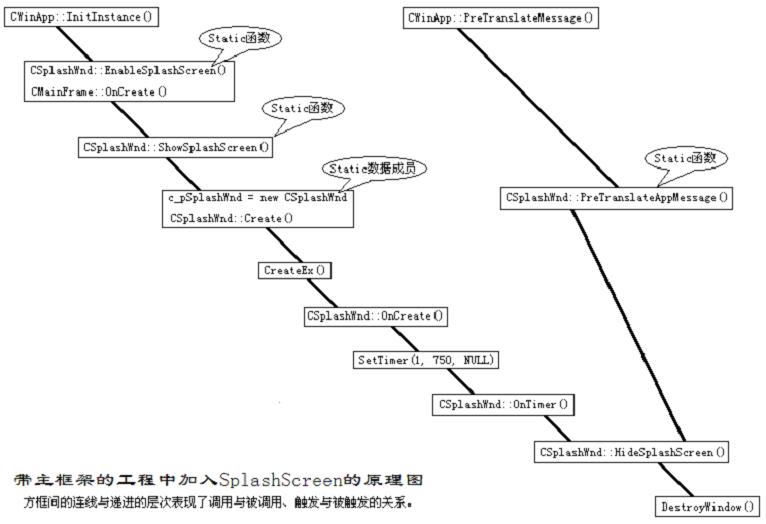

整個過程可以用下圖表示，基本原理就是由CMainFrame來創建CSplashWnd，然後由CSplashWnd自己的定時器觸發定時消息來銷毀窗口。所以 CSplashWnd 的加入與SDI還是MDI都沒有關系。

第二步，我們再來看看如何在基於對話框的工程中加入 SplashScreen。

通過對以上SDI工程中加入SplashScreen原理的剖析，我想大家也想到如何在基於對話框的工程中加入這一特性了。其實質就是由CDialog類完成SDI工程中CMainFrame類的工作，實現步驟如下：

(1)利用ClassWizard為CMyDialog添加WM_CREATE消息的處理函數OnCreate()；（這裡使用CMyDialog是為了與函數內的基類名CDialog區別。）

int CMyDialog::OnCreate(LPCREATESTRUCT lpCreateStruct)
{
　　if (CDialog::OnCreate(lpCreateStruct) == -1)
　　　　return -1;
　　CSplashWnd::ShowSplashScreen(this);
　　return 0;
}

(2)利用ClassWizard為CWinApp添加消息轉發處理函數PreTranslateMessage()；

BOOL CWinApp::PreTranslateMessage(MSG* pMsg)
{
　　if (CSplashWnd::PreTranslateAppMessage(pMsg))
　　　　return TRUE;

　　return CWinApp::PreTranslateMessage(pMsg);
}

(3)CWinApp::InitInstance()中加入如下調用： CSplashWnd::EnableSplashScreen(TRUE);

(4)當然你還需要將上一個SDI工程中生成的Splash.CPP與Splash.H文件拷貝到當前工程目錄下，並利用Project->Add to Project->Files將這兩個文件引入工程。同時還要在CWinApp與CMainFrame的實現文件中#include "Splash.H"。

(5)然後在資源管理器裡添加一個ID為IDB_SPLASH的位圖。由於VC++的IDE只能顯示256色以下的位圖，所以如果你想顯示一幅真彩色的位圖，就請用Import方式導入一幅預先制作好的位圖。當然VC++會提示位圖已經成功導入，只是無法在IDE的位圖編輯器中顯示，而在程序運行時就會顯示了。如果你想象Word那樣顯示用戶名等信息，可以在CSplashWnd::Create()中裝載位圖之後增加自己的代碼來修改位圖。

通過以上這幾步操作，我們就完成了在基於對話框的工程中加入SplashScreen的工作。清楚了嗎？
