用VC6擴展CButton類制作風格獨特的按鈕

編輯：關於VC++

一、本文介紹一個CButton的派生類CLinkButton，用此派生類制作的按鈕具有以下特點：

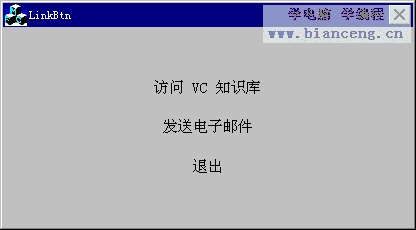

１、按鈕的外觀類似靜態控件類CStatic 產生的對象。（參見圖一）

圖一

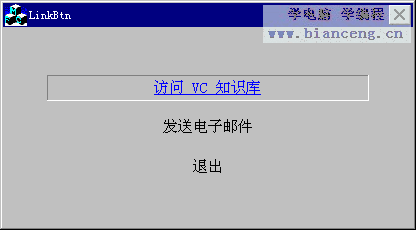

２、當鼠標的光標移到按鈕上，但並未按下時，光標改變形狀，字體改變形狀；按鈕類似應用在工具條和菜單上的扁平鈕效果。（參見圖二）

圖二

３、當按鈕按下的情形：（參見圖三）

圖三

二、下面具體描述這種按鈕的實現方法和步驟：

在VC6的IDE環境中，生成一個基於對話框的PROJECT。
將對話框資源中按鈕的屬性頁打開，在“Style”標簽頁中選取按鈕的“Owner　Draw”（自繪）屬性。
將光標引入到應用程序的資源中。
利用CLASSWIZARD，用CButton為基類，派生一個新類：CLinkButton。
在派生類中重載基類CButton的虛函數： virtual void DrawItem(LPDRAWITEMSTRUCT lpDrawItemStruct)　　之所以要重載這個函數是因為選擇了按鈕的 “Owner　Draw”屬性後，當按鈕的可視行為發生變化時，應用程序的框架要調用這個函數來重新繪制按鈕。
定制以下的消息處理：afx_msg void OnMouseMove(UINT nFlags, CPoint point); 　　 afx_msg BOOL OnSetCursor(CWnd* pWnd, UINT nHitTest, UINT message); 　　 afx_msg void OnTimer(UINT nIDEvent); 　　 afx_msg void OnLButtonUp(UINT nFlags, CPoint point); 　　 afx_msg void OnLButtonDown(UINT nFlags, CPoint point); 　　 afx_msg int OnCreate(LPCREATESTRUCT lpCreateStruct); 　　 afx_msg BOOL OnEraseBkgnd(CDC* pDC);
聲明類成員變量定義： //定義字體變量　　 CFont fUnderline; 　　 //定義光標變量　　 HCURSOR hHand; 　　 //決定按鈕是否按下　　 bool bLBtnDown; 　　 //決定鼠標是否在按鈕上　　 bool bHighlight;

三、派生類CLinkButton　的具體實現：

1、重載函數　DrawItem(LPDRAWITEMSTRUCT lpDrawItemStruct)。 void CLinkButton::DrawItem(LPDRAWITEMSTRUCT lpDrawItemStruct) { 　　// 獲取一個CDC指針　　CDC* pDC = CDC::FromHandle(lpDrawItemStruct->hDC); 　　//定義按鈕區域並初始化　　CRect rect(lpDrawItemStruct->rcItem); 　　//設置背景模式　　COLORREF oc = pDC->GetTextColor(); 　　int iObk = pDC->SetBkMode(TRANSPARENT); 　　//初始化按鈕狀態　　UINT state = lpDrawItemStruct->itemState; 　　CFont * pOldFont = NULL; 　　int iYOffset = 0, iXOffset = 0; 　　CString strText; 　　GetWindowText(strText); 　　rect.top　+= iYOffset; 　　rect.left += iXOffset; 　　if (state & ODS_DISABLED) 　　{　　　　　　　　//按鈕置灰（DISABLED）　　　　CBrush grayBrush; 　　　　grayBrush.CreateSolidBrush (GetSysColor (COLOR_GRAYTEXT)); 　　　　CSize sz = pDC->GetTextExtent(strText); 　　　　int x = rect.left + (rect.Width() - sz.cx)/2; 　　　　int y = rect.top + (rect.Height() - sz.cy)/2; 　　　　rect.top　+= 2; 　　　　rect.left += 2; 　　　　pDC->SetTextColor(GetSysColor(COLOR_3DHIGHLIGHT)); 　　　　pDC->DrawText(strText, rect, DT_CENTER | DT_VCENTER | DT_SINGLELINE); 　　　　rect.top　-= 2; 　　　　rect.left -= 2; 　　　　pDC->SetTextColor(GetSysColor(COLOR_GRAYTEXT)); 　　　　pDC->DrawText(strText, rect, DT_CENTER | DT_VCENTER | DT_SINGLELINE); 　　} 　　else 　　{ 　　　　if (bHighlight)//光標在按鈕上　　　　{ 　　　　　　if (state & ODS_SELECTED) 　　　　　　　　//按下按鈕　　　　　　　　pDC->Draw3dRect(rect,GetSysColor(COLOR_3DSHADOW), GetSysColor(COLOR_3DHILIGHT)); 　　　　　　else 　　　　　　　　//未按下按鈕　　　　　　　　pDC->Draw3dRect(rect,GetSysColor(COLOR_3DHILIGHT),GetSysColor(COLOR_3DSHADOW)); 　　　　　　　//字體顏色　　　　　　pDC->SetTextColor(RGB(0,0,255)); 　　　　　　//加下畫線（也可以用其他字體）　　　　　　if (fUnderline.GetSafeHandle() == NULL) 　　　　　　{ 　　　　　　　　CFont * pFont = GetFont(); 　　　　　　　　ASSERT(pFont); 　　　　　　　　LOGFONT lf; 　　　　　　　　pFont->GetLogFont(&lf); 　　　　　　　　lf.lfUnderline = TRUE; 　　　　　　　　fUnderline.CreateFontIndirect(&lf);　　　　　　　　　　} 　　　　　　pOldFont = pDC->SelectObject(&fUnderline); 　　　　} 　　　　else pDC->SetTextColor(GetSysColor(COLOR_BTNTEXT)); 　　　　pDC->DrawText(strText, rect, DT_CENTER | DT_VCENTER | DT_SINGLELINE); 　　　　if (pOldFont) pDC->SelectObject(pOldFont); 　　} }2、定制的消息處理函數 void CLinkButton::OnMouseMove(UINT nFlags, CPoint point) { 　　//設置一個定時器　　SetTimer(1,10,NULL); 　　CButton::OnMouseMove(nFlags, point); }　　　　　當鼠標光標移到按鈕上時，執行此函數，定時器將發送一個 WM_TIMER消息到消息隊列。由OnTimer(UINT nIDEvent)函數處理這個消息。 void CLinkButton::OnTimer(UINT nIDEvent) { 　　static bool pPainted = false; 　　POINT pt; 　　GetCursorPos(&pt); 　　CRect rect; 　　GetWindowRect (rect); 　　if (bLBtnDown)　　　　{　　　　　　　　KillTimer (1); 　　　　if (pPainted) InvalidateRect (NULL);　　　　　　　　pPainted = FALSE;　　　　　　　　return;　　　　} 　　if (!rect.PtInRect (pt))　　　　{　　　　　　　　bHighlight = false; 　　　　KillTimer (1); 　　　　if (pPainted)　　　　　　　　　　　　InvalidateRect(NULL); 　　　　pPainted = false; 　　　　return;　　　　} 　　else 　　{ 　　　　bHighlight = true; 　　　　if (!pPainted) 　　　　{ 　　　　　　pPainted = true; 　　　　　　InvalidateRect(NULL); 　　　　} 　　} 　　CButton::OnTimer(nIDEvent); } BOOL CLinkButton::OnSetCursor(CWnd* pWnd, UINT nHitTest, UINT message) { 　　if (bHighlight) 　　{ 　　　　::SetCursor(hHand); 　　　　return true; 　　} 　　return CButton::OnSetCursor(pWnd, nHitTest, message); } int CLinkButton::OnCreate(LPCREATESTRUCT lpCreateStruct) { 　　if (CButton::OnCreate(lpCreateStruct) == -1) 　　　　return -1; 　　CFont * pFont = GetFont(); 　　ASSERT(pFont); 　　LOGFONT lf; 　　pFont->GetLogFont(&lf); 　　lf.lfUnderline = TRUE; 　　fUnderline.CreateFontIndirect(&lf); 　　return 0; }　　　這個函數由框架在顯示出按鈕之前自動調用，我在這裡初始化按鈕上顯示的字體。 void CLinkButton::OnLButtonUp(UINT nFlags, CPoint point) { 　　bLBtnDown = false; 　　if (bHighlight)　　　　{ 　　　　bHighlight = false; 　　　　InvalidateRect(NULL); 　　} 　　CButton::OnLButtonUp(nFlags, point); }　　　當按下按鈕又放開時調用這個函數。 void CLinkButton::OnLButtonDown(UINT nFlags, CPoint point) { 　　bLBtnDown = true; 　　CButton::OnLButtonDown(nFlags, point); }　　　當按下按鈕時調用這個函數。 BOOL CLinkButton::OnEraseBkgnd(CDC* pDC) { 　　COLORREF cr = GetSysColor(COLOR_3DFACE); 　　int r = GetRValue(cr); 　　int g = GetGValue(cr); 　　int b = GetBValue(cr); 　　if (r > 1) r -= 2; 　　if (g > 1) g -= 2; 　　if (r < 3 && g < 3 && b < 253) b += 2; 　　COLORREF cr1 = RGB(r,g,b); 　　CRect rc; 　　GetClientRect(rc); 　　pDC->FillSolidRect(rc, cr1); 　　return CButton::OnEraseBkgnd(pDC); }　　當按鈕的背景需要重畫時，應用程序框架調用此函數。
