C#進行Visio二次開發之動態仿真實現

Visio二次開發可以實現的項目情景很多，如電氣線路分析、配電網絡分析、流程圖等，現因為項目需要，又認識多了一個應用場合，液壓傳動的仿真。項目效果圖如下所示：



動態仿真，其實也就是模擬實際線路的走向，實現動畫的展現。以前我的Visio的項目，基本上都是基於靜態的圖形展現，並沒有設置太多的動態展現。原來配電網絡的通電線路的分析，嚴格來說也是靜態的，因為基本上是一次性把通電和不通電的線路給繪制出來。而動態仿真則要求慢慢的動畫展現線路的走向和顏色變化。

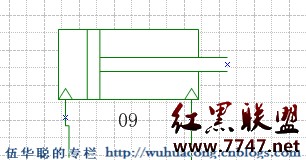

如活塞運動的仿真，要求不停止動畫的情況下，可以一直循環的變化。 如下圖所示的效果：



 本文介紹如何實現線路走向、顏色變化，以及特定圖形（如活塞）的動態仿真效果。

首先實現動態仿真效果，必須先分析出整個圖紙的拓撲網絡順序及層次，這樣我們才能知道正確的線路走向以及動畫的變化順序，如配電網絡線路圖中，必定是電源開始，通過導線或者設備傳遞電源，以實現電路的貫通。在液壓線路中，由油箱開始，經過一系列設備，最後又回到油箱。

要在Visio圖紙上實現如上圖的動畫效果，其中最重要的奧秘是使用下面代碼：



 System.Windows.Forms.Application.DoEvents();
 Thread.Sleep(50);







很多情況下，我們可能對這個DoEvents函數的功能不是很熟悉，其實我們可以理解為主動觸發事件，讓消息流提前進入處理流程，這樣我們就能夠看到在Visio圖紙上的圖形更新效果了。

整個圖形分析的過程，分為3個步驟：

1）進行簡單的拓撲分析，把設備周邊的關系保持到數據庫進行分析。

2）根據數據庫結構，對設備關系進行分析，獲得拓撲網絡的設備層次結構列表

3）根據不同的設備類型和圖紙當前狀態，對設備進行適當的繪制和動畫仿真展示。



大致的代碼如下所示：



       private void PowerCutAnalyze(Visio.Application app)
        {
            #region 獲取操作設備和判斷是否圖紙有設備
            Visio.Shape shapeSelected = null;
            try
            {
                Visio.Window wndVisio = app.ActiveWindow;
                if (wndVisio.Selection.Count == 1)
                {
                    shapeSelected = wndVisio.Selection.get_Item16(1);
                }
            }
            catch { ; }

            if (!VisioUtility.HasShapeInWindow(VisWindow))
            {
                MessageUtil.ShowWarning("圖紙上沒有設備, 不能執行該操作");
                return;
            }
            #endregion

            app.UndoEnabled = false;
            List<string> list = new List<string>();
            string message = "";
            list = powerCutBLL.RunPowerCutAnalyzing(app, shapeSelected, ref message);
            app.UndoEnabled = true;

            if (message !=
