.NET3.5 GDI+圖形操作6(完)

10.4 應用實例

10.4.1 餅圖

統計圖是信息管理系統常用的功能，常用的有餅圖、柱形圖、拆線圖等。餅圖用來表示各 部分比例，柱形圖用來表示各部分的比較，拆線圖用來表示發展趨勢，另外還有其他一些具 有特殊功能的圖示。本小節將以二維餅圖為例說明通過.NET GDI+來繪制統計圖的原理。

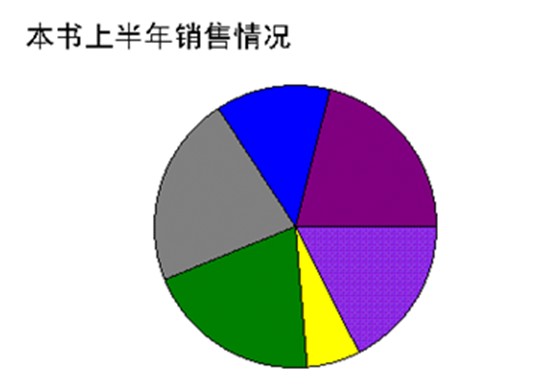

本例實現效果很簡單，即根據給予的一組數據計算出各個數據項的比例，並分別用不同顏 色表示，組成一個圓餅，如下圖所示：

用戶可以使用FillPie來繪制餅塊，多個餅塊拼接在一起就形成了圓餅效果。其基本算法 就是每個部分角度的計算，在總共360°的條件下，每個部分會占多少度。為了方便起見，本 例的數據源采用數組，在實例應用過程中，數組數據可以來自數據庫，具體代碼如下：

int[]　arr　=　{100,35,115,125,75,120　};
//　原書中沒有這句，表示不同的顏色
Color[]　colors　=　{　 Color.BlueViolet,Color.Yellow,Color.Green,Color.Gray,Color.Blue,Color.Purple};
Bitmap　bmp　=　new　Bitmap(400,400);　//　創建一個圖像
Graphics　g　=　Graphics.FromImage(bmp);　//　創建Graphics　對象
g.Clear(Color.White);　　//　白色背景
g.DrawString("本書上半年銷售情況",　new　Font("黑體",16),　Brushes.Black,　new 　PointF(5,5));　//　標題

float　length　=　200;
float　currentAngle　=　0;　//　當前餅塊的角度
float　totalAngle　=　0;　　//　已畫完的餅塊的角度和
float　totalValues　=　0;　　//　所有值總和
//　所有值求和
foreach　(int　i　in　arr)
{
　　　　 totalValues　+=　i;
}
//　開始畫餅塊
for　(int　i　=　0;　i　<　arr.Length;i++　)
{
　　　　 currentAngle　=　arr[i]　/　totalValues　*　360;　//　計算當前餅塊角度
　　　　 g.FillPie(new　SolidBrush(colors[i]),　100,　50,　length,　length,　 totalAngle,　currentAngle);　//　填充餅塊
　　　　 //　畫餅塊邊界
　　　　 g.DrawPie(Pens.Black,　100,　50,　length,　length,　totalAngle,　 currentAngle);
　　　　 totalAngle　+=　currentAngle;
}
//　原書示例代碼中沒有,沒有這句則在非IE浏覽器會出錯
Response.ContentType　=　"image/GIF";
//　將圖形加載到Response中
bmp.Save(Response.OutputStream,　System.Drawing.Imaging.ImageFormat.Gif);
g.Dispose();

上面代碼粘貼到Page_Load中，運行頁面就可以看到效果中的樣子。如果想在餅塊的各個 部分添加說明文字，可以使用DrawString繪制文字，或者在圖的空白處顯示圖例說明，圖例 可以使用FillRectangle繪制矩形區域。

10.4.2 水印

在網絡中發布資源時，比如圖片，很多時候需要保護版權，即在圖片上顯示版權信息。要 實現這樣的效果，最簡單有效的辦法就是給圖片添加水印（WaterMark），它和人民幣中的水 印原理一樣，不容易塗改。通過制圖軟件一張一張地添加水印在技術上固然可行，但是工作 量龐大，有時無法適應快速反應的要求，在實際操作中很少采用。在ASP.NET網站中，用戶可 以利用本小節的知識來實現自動添加水印。這裡講述兩種水印：圖像水印和文字水印。

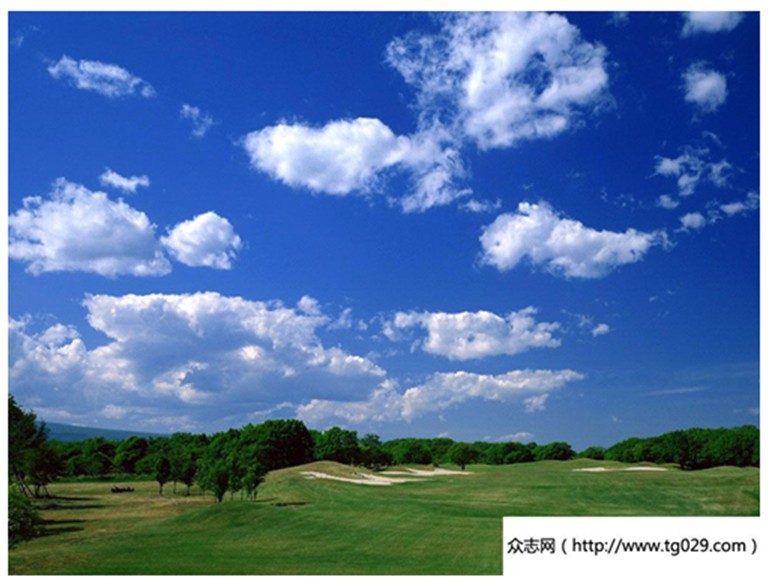

圖像水印就是在要保護的圖片中加入另一個作為水印的圖片，即兩個圖片合二為一，基基 本原理就是將一個圖片繪制到另一個圖片當中，形成一個圖片。比如有個風景圖片，為了表 示版權信息，用戶希望在圖片的右下角添加說明，如圖：

在實現代碼以前，用戶需要先准備好一個作為水印的圖片tg029.jpg，一張 需要添加水印 的圖片Element.jpg。下面的代碼利用了Graphics的DrawImage方法將tg029.jpg繪制到 Element.jpg中去。

string　file　=　Server.MapPath("~/Element.jpg");
string　mark　=　Server.MapPath("~/tg029.jpg");
//　需要添加水印的圖像
System.Drawing.Image　img　=　System.Drawing.Image.FromFile(file);
//　水印圖像
System.Drawing.Image　imgMark　=　System.Drawing.Image.FromFile(mark);
//　創建Graphics對象
Graphics　g　=　Graphics.FromImage(img);
//　將水印圖像繪制到目標圖像中去
g.DrawImage(imgMark,img.Width-imgMark.Width,img.Height-imgMark.Height);
//　原書示例代碼中沒有,沒有這句則在非IE浏覽器會出錯
Response.ContentType　=　"image/JPEG";
//將圖像加載到Response中
img.Save(Response.OutputStream,System.Drawing.Imaging.ImageFormat.Jpeg);
g.Dispose();

其實，添加水印並沒有破壞Element.jpg原圖，只是在內存中形成新的圖像對象，然後存 入響應流中，並發送到客戶端顯示。這樣做即保護了版權，又不損壞原圖。

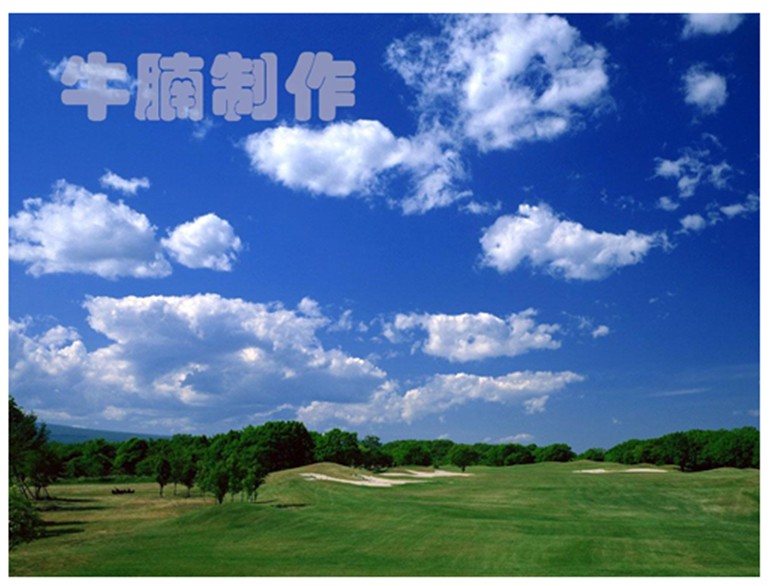

有些時候人們喜歡用圖片上加文字的方式來保護版權，參考如下圖：

這裡可以用DrawString方法來向圖片繪制文本。為了使文字不至於影響圖片效果，可以將 其顏色設置為談灰色，並適當調整透明度，參考代碼如下：

string　file　=　Server.MapPath("~/Element.jpg");
System.Drawing.Image　img　=　System.Drawing.Image.FromFile(file);
//　寫文字的筆刷，透明度為100,淡灰色
Brush　b　=　new　SolidBrush(Color.FromArgb(100,Color.LightGray));
//　字體設置
FontFamily　ff　=　new　FontFamily("華文琥珀");
Font　f　=　new　Font(ff,　100,　FontStyle.Bold);
//　文字區域左上角坐標
float　x　=　50;
float　y　=　50;
Graphics　g　=　Graphics.FromImage(img);
//設置Graphics對象
g.SmoothingMode　=　System.Drawing.Drawing2D.SmoothingMode.HighQuality;
g.InterpolationMode　=　 System.Drawing.Drawing2D.InterpolationMode.HighQualityBicubic;
g.CompositingQuality　=　 System.Drawing.Drawing2D.CompositingQuality.HighQuality;
//　文字
g.DrawString("牛腩制作",f,b,new　PointF(x,y));
//　原書示例代碼中沒有,沒有這句則在非IE浏覽器會出錯
Response.ContentType　=　"image/JPEG";
//將圖像加載到Response中
img.Save(Response.OutputStream,　System.Drawing.Imaging.ImageFormat.Jpeg);
g.Dispose();

如果是批量處理圖片水印，則反復調用上述代碼即可。當然，用戶也可以設計出更美觀的 水印效果，並使用上述方法添加到圖片中去。

10.4.3 縮略圖

Web應用中最薄弱的環節就是傳輸，即速度問題。圖片格式的數據往往比較大，所以網絡 中並不適合傳輸較大的圖片。除了采用壓縮格式（比如GIF,JPEG等）傳輸外，還可以使用縮 略圖的方式加快浏覽速度，也可以節省頁面空間。使用Image類中的GetThumbnailImage方法 可以很方便地生成縮略圖，如下面的代碼示例：

//　取消操作回調
　　　　 private　bool　ThumbnailCallback()
　　　　 {
　　　　　　　　 return　false;
　　　　 }

　　　　 //　產生縮略圖
　　　　 private　void　Thumb(string　imgPath,　string　thumbPath)
　　　　 {
　　　　　　　　 System.Drawing.Image.GetThumbnailImageAbort　myCallback　=　 new　System.Drawing.Image.GetThumbnailImageAbort(ThumbnailCallback);
　　　　　　　　 System.Drawing.Image　img　=　System.Drawing.Image.FromFile (imgPath);　//　通過文件構造
　　　　　　　 //生成縮略圖
　　　　　　　 System.Drawing.Image　myThumbnail　=　img.GetThumbnailImage (100,50,myCallback,　IntPtr.Zero);
　　　　　　　 myThumbnail.Save(thumbPath);　//　保存縮略圖
　　　　 }

用戶可以簡單地寫一個測試腳本：

Thumb(Server.MapPath("~/Element.jpg"),　Server.MapPath ("~/Element_small.jpg"));

程序運行後，即生成了100*100規格的縮略圖。如果要批量生成縮略圖，多次調用Thumb方 法即可。

10.5 本章小結

本章學習了ASP.NET網站中圖形繪制的知識，重點在於Graphics對象的使用，由基本圖形 進而擴展到復雜圖形的繪制，最後通過幾個實際應用來加深理解。

當然，圖形操作最適合於Windows應用程序，由於System.Drawing是.NET基類庫的一部分 ，所以本章內容在Windows應用程序中仍可以適用。
