第10章 圖形操作
圖形化界面是Windows操作系統最重要的特性之一，微軟以此迅速打敗對手，贏得了用戶 的認可。計算機圖形學一直是計算機科學體系中的重要內容，在Windows編程史上，圖形操作 也一直是核心開發技術之一。本章將介紹如何在ASP.NET的Web應用程序中GDI+繪圖。
10.1 圖形基礎
10.1.1 GDI+介紹
讀者可能聽說過Windows GDI（Graphics Device Interface，圖形裝置界面），這是 Windows操作系統的一個圖形包，用於支持Windows操作系統中的圖形界面，它也幫助開發人 員在不考慮特定設備細節的情形下在計算機上進行繪圖操作。比如就圖形輸出來說，開發人 員在繪圖時根本不用考慮是在屏幕上繪制還是在打印機上繪制，只需要指明輸出設備即可讓 GDI自己解決這些細節問題。
隨著開發技術的進步，GDI從某種意義上已經不能滿足需求，於是微軟把GDI進一步封裝抽 象，形成新的GDI+，並在性能和功能上進一步完善。GDI+構成了Windows XP操作系統及其後 續版本的子系統的應用程序編程接口（API）。GDI+負責在屏幕和打印機上顯示信息，它是 GDI的改進，同時也是.NET框架結構的重要組成部分。和GDI一樣，它提供了對二維圖形圖像 和文字排版處理的支持，通過GDI+能夠創建與設備無關的應用程序。使用GDI+可以創建圖形 、繪制文本以及將圖形圖像作為對象來操作，旨在提高性能和易用性。
與GDI相比，GDI+提供了一些新特性：Alpha混合技術、反鋸齒處理技術、漸變色和紋理填 充、寬線條、基本幾何曲線樣式、可縮放區域、浮點數坐標、嵌入畫筆、高質量過濾和縮放 、多種線條樣式和端點選項等。
當然，本書並不專門講解圖形編程，限於篇幅，本章將針對通用操作進行講述。
10.1.1 GDI+基礎
在學習.NET GDI+圖形操作以前，先將幾個基礎概念回顧一下。
1.坐標系

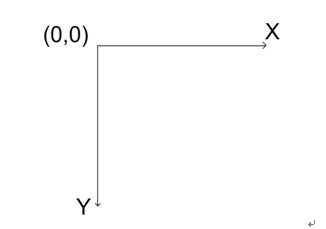

GDI+在坐標系中繪制直線、矩形和其他形狀，默認坐標系的原點是左上角，並且X軸指向 右邊，Y軸指向下邊。默認坐標系的度量單位是像素，如圖所示。
2.像素

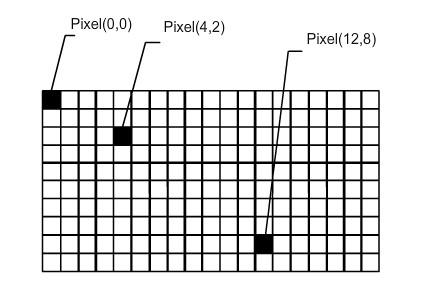

計算機監視器是在一個點的矩形數組上創建其顯示，這些點被稱為圖片元素或像素。各台 監視器屏幕上顯示的像素數量都是不同的，並且用戶通常可以在一定程序上配置單獨一台監 視器上顯示的像素數量。比如通常所說的分辨率1024*768就是指X軸上有1024個像素、Y軸上 有768個像素，所以坐標實際上是建立在像素點陣上的。下圖表示了3個點及其坐標。

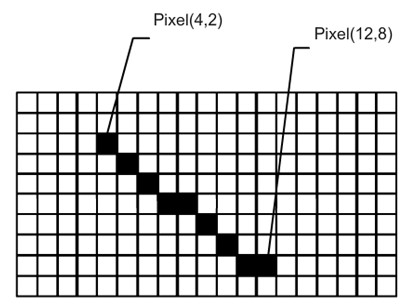

從這個意義上說，如何表示一條直線呢？下圖演示了在確定兩個點的情況下，如何在計算 機點陣中表示一條直線。
由此可見，直線並非上那麼直，只不過在分辨率很高的情況下肉眼無法分辨而已。當然， 這個計算過程很復雜，是計算機圖形學方面的知識，此處不再贅述。
3.位圖是位的數組，它指定了像素矩陣中各像素的顏色，專用於單個像素的位數，決定了可 分配到該像素的顏色數。例如，如果用4位來呈現每個像素，那麼一個給定的像素就可以分配 到16（24＝16）種顏色中的一種。簡單來說，位數越多，表現出來的圖形顏色越 豐富、逼真。
存儲位圖的磁盤文件通常包含一個或多個信息塊，信息塊中存儲了如每像素位數、每行的 像素數以及數組中的行數等信息。不同格式的圖形文件會采用不同的存儲標准，一般會以不 同的擴展名標識。
GDI+
◇BMP
BMP是Windows使用的一種標准格式，用於存儲設備無關和應用程序無關的圖像。一個給定 BMP文件的每像素位數值（1,4,8,16,24,32或64）在文件頭中指定。每像素24位的BMP文件是 通用的。BMP文件通常是不壓縮的，因此不太適合通過Internet傳輸。
◇可交換圖像文件格式（GIF）
GIF是一種用於在網頁中顯示圖像的通用格式。GIF文件適用於畫線、有純色塊的圖片和在 顏色之間有清晰邊界的圖片。GIF文件是壓縮的，但是壓縮過程中沒有信息丟失，解壓縮的圖 像與原始圖像完全一樣。GIF文件中的一種顏色可以被指定為透明，這樣，圖像將具有顯示它 的任何網頁的背景色。在單個文件中存儲一系列GIF圖像可以形成一個動畫GIF。GIF文件每像 素最多能存儲8位，所以它們只限於使用256種顏色
◇聯合攝影專家組（JPEG）
JPEG是一種適應於自然景觀（如掃描的照片）的壓縮方案。一些信息會在壓縮過程中丟失 ，但這些丟失人眼是察覺不到的。JPEG文件每像素存儲24位，因此它們8能夠顯示超過1600萬 種顏色。JPEG文件不支持透明或動畫。JPEG圖像中的壓縮級別是可以控制的，但較高的壓縮 級別（較小的文件）會導致丟失更多的信息。對於一幅以20：1壓縮比生成的圖像，人眼難以 把它和原始圖像區別開來。與BMP和GIF相比，JPEG壓縮不適用於線條圖形、純色塊和清晰邊 界。
有意思的是，JPEG是一種壓縮方案，不是一種文件格式，“JPEG文件交換格式（JFIF）” 是一種文件格式，常用於存儲和傳輸已根據JPEG方案壓縮的圖像。Web浏覽器顯示的JFIF文件 使用.jpg擴展名
◇可交換圖像文件（EXIF）
EXIF是一種適用於數碼相機拍攝的照片的文件格式，其文件中含有根據JPEG規格壓縮的圖 像。EXIF文件中還包含了有關照片的信息（拍攝日期、快門速度、曝光時間等）和相機信息 （制造商、型號等）。
◇可移植網絡圖形（PNG）
PNG格式不但保留了許多GIF格式的優點，還提供了超出GIF的功能。像GIF文件一樣，PNG 文件在壓縮時也不損失信息。PNG文件能以每像素8,24或48位來存儲顏色，並以每像素1、2、 4、8或16位來存儲灰度。相比之下，GIF文件只能使用每像素1、2、4或8位。PNG文件還可為 每個像素存儲一個Alpha值，該值指定了該像素顏色與背景顏色混合的程度。
PNG優於GIF之處在於，它能漸進地顯示一幅圖像（也就是說，在圖像通過網絡連接傳遞的 過程中，顯示的圖像將越來越完整）。PNG文件可包含灰度校正和顏色校正信息，以便圖像在 各種各樣的顯示設備上精確地呈現。
◇標簽圖像文件格式（TIFF）
TIFF是一種靈活的、可擴展的格式，各種各樣的平台和圖像應用程序都支持這種格式。 TIFF文件能以每像素任意位來存儲圖像，並可以使用各種各樣的壓縮算法。單個的多頁TIFF 文件可以存儲數幅圖像；可以把與圖像相關的信息（掃描儀制造商、主機、壓縮類型、打印 方向和每像素采樣等）存儲在文件中並使用標簽來排列這些信息；也可以根據需要通過批准 和添加新標簽來擴展TIFF格式。
4.顏色
計算機中的顏色表示通常有以下3種方式：
◇RGBA
R代表紅色，G代表綠色，B代表藍色，A代表透明度，即可紅、綠、藍和透明度的組合來表 示計算機中的所有顏色。
RGB是色光的色彩模式：3各色彩疊加形成了其他的色彩。因為3種顏色都有256個亮度水平 級，所以3種色彩疊加就形成1670萬種顏色了，也就是真彩色，通過它們足以展現絢麗的世界 。在RGB模式中，由紅、綠、藍相疊加可以產生其他顏色，因此該模式也叫加色模式。所有顯 示器、投影設備以及電視機等許多設備都是依賴於這種加色模式來實現的。
就編輯圖像而言，RGB色彩模式也是最佳的色彩模式，因為它可以提供全屏幕的24位的色 彩范圍，即真彩色顯示。但是，如果將RGB模式用於打印，那就不是最佳的了，因為RGB模式 所提供的有些色彩已經超出了打印的范圍之外，因此在打印一幅真彩色的圖像時，就必然會 損失一部分亮度，並且比較鮮艷的色彩會失真。
◇即用色調、飽和度、亮度的組合方式來表示顏色，其中H表示色相，S表示飽和度，B表示 亮度。
色相：表示純色，即組成可見光譜的單色。紅色在0度，綠色在120度，藍色在240度。它 基本上是RGB模式全色度的餅狀圖。
飽和度：表示色彩的純度，為0是為灰色。白、黑和其他灰色色彩都沒有飽和度。在最大 飽和度時，每一色相具有最純的色光。
亮度：表示色彩的明亮度。為0時即為黑色，最大亮度是色彩最鮮明的狀態。
◇CMYK
代表印刷上用的4種顏色，C代表青色，M代表洋紅色，Y代表黃色，K代表黑色。這4種顏色 的組合用來表示印刷上的顏色。
當陽光照射到一個物體上時，這個物體將吸收一部分光線，並將剩下的光線進行反射，反 射的光線就是人們所看見的物體顏色。這是一種減色色彩模式，同時也是與RGB模式的根本不 同之處。不光人們看物體的顏色時用到了這種減色模式，而且在紙上印刷時應用的也是這種 減色模式。按照這種減色模式，就衍變出了適合印刷的CMYK色彩模式。因為在實際應用中， 青色、洋紅色和黃色很難疊加形成真正的黑色，最多不過是褐色而已，因此才引入K-黑色。 黑色的作用是強化暗調，加深暗部色彩。
CMYK模式是最佳的打印模式。
在.NET平台上運用顏色時，用戶不必關心這些細節，System.Drawing.Color結構封裝了大 部分常用顏色值及其操作。
