在WPF中自定義你的繪制（二）

1，繪制幾何圖形

也許你在使用WPF進行開發的時候已經注意到一個很有意思的現象，要在屏幕上顯示一個圓形（橢圓），你可以使用Ellipse對象，如下面的代碼所示：

<Grid>
　<Ellipse Fill="#FFFFFFFF" Stroke="#FF000000" Margin="61,36,100,0" VerticalAlignment="Top" Height="33"/>
</Grid>

而另外一個名為EllipseGeometry的對象同樣可以做到：

<GeometryDrawing　Brush="Blue">
　　　　 <GeometryDrawing.Geometry>
　　　　　　　　　　<EllipseGeometry Center="50,50" RadiusX="20" RadiusY="45" />
　　　　 </GeometryDrawing.Geometry>
　　　　 <GeometryDrawing.Pen>
　　　　　　　　　　　<Pen Thickness="1" Brush="Black" />
　　　　 </GeometryDrawing.Pen>

</GeometryDrawing>向後者這樣由幾何圖形名稱加Geometry後綴的，就是今天我們要討論的幾何圖形.

我們可以發現，Ellipse繼承於Shape類，EllipseGemotry繼承於Geometry類，雖然我們利用它們都可以繪制圓形，但EllipseGeometry比Ellipse是更輕量級的類，我們使用它可以獲得更好的性能效益，但EllipseGeometry不支持WPF布局系統（Layout）、輸入和焦點。這也是Shape與Geometry的區別。

我們也可以使用C#代碼像傳統的繪制（OnPaint）一樣來自定義我們的繪制：

protected override void OnRender(DrawingContext dc)
　　　　{
　　　　　　base.OnRender(dc);

　　　　　　Geometry ellipse = new EllipseGeometry(new Point(100, 70), 100, 50);
　　　　　　GeometryDrawing drawing = new GeometryDrawing(Brushes.LightBlue, new Pen(Brushes.Green,1), ellipse);

　　　　　　dc.DrawDrawing(drawing);
　　　　}

效果如下圖：

其他基本幾何圖形（如RectangleGeometry,LineGeometry等）與此類似。

2, 繪制圖片

最簡單的使用圖片的方式當然是利用Image控件，就像以前我們使用PictureBox一樣，但更多的我們是使用自定義方式來繪制，ImageDrawing 對象為我們繪制圖片提供了方便。

protected override void OnRender(DrawingContext dc)
　　　　{
　　　　　　base.OnRender(dc);
　　　　　　BitmapImage bmp = new BitmapImage(new Uri("http://images.cnblogs.com/logo.gif", UriKind.Absolute));
　　　　　　 ImageDrawing drawing = new ImageDrawing(bmp, new Rect(10, 10, 326, 43));
　　　　　　dc.DrawDrawing(drawing);
　　　　}

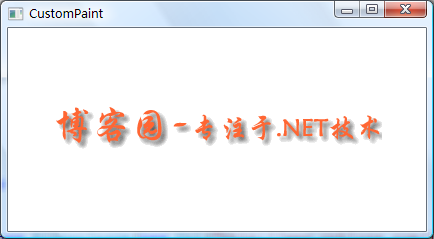

效果如下:

3,繪制文本

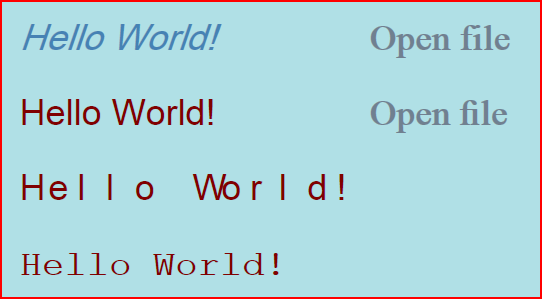

在WPF中我們可以高度定制文本的繪制，這需要了解GlyphRunDrawing類以及GlyphRun對象，其實在我們使用TextBlock時經常使用GlyphRun對象，它包含了文本字體的很多細節屬性，請參見SDK的GlyphRun類。

<Page
    xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    xmlns:PresentationOptions="http://schemas.microsoft.com/winfx/2006/xaml/presentation/options"
    xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
    mc:Ignorable="PresentationOptions"
    Margin="20" Background="White">
    <!-- The example shows how to use different property settings of Glyphs objects. -->
    <Canvas
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        Background="PowderBlue"
    >
        <Glyphs
            FontUri             = "C:\WINDOWS\Fonts\ARIAL.TTF"
            FontRenderingEmSize = "36"
            StyleSimulations    = "ItalicSimulation"
            UnicodeString       = "Hello World!"
            Fill                = "SteelBlue"
            OriginX             = "50"
            OriginY             = "75"
        />
        <!-- "Hello World!" with default kerning -->
        <Glyphs
            FontUri             = "C:\WINDOWS\Fonts\ARIAL.TTF"
            FontRenderingEmSize = "36"
            UnicodeString       = "Hello World!"
            Fill                = "Maroon"
            OriginX             = "50"
            OriginY             = "150"
        />
        <!-- "Hello World!" with explicit character widths for proportional font -->
        <Glyphs
            FontUri             = "C:\WINDOWS\Fonts\ARIAL.TTF"
            FontRenderingEmSize = "36"
            UnicodeString       = "Hello World!"
            Indices             = ",80;,80;,80;,80;,80;,80;,80;,80;,80;,80;,80"
            Fill                = "Maroon"
            OriginX             = "50"
            OriginY             = "225"
        />
        <!-- "Hello World!" with fixed-width font -->
        <Glyphs
            FontUri             = "C:\WINDOWS\Fonts\COUR.TTF"
            FontRenderingEmSize = "36"
            StyleSimulations    = "BoldSimulation"
            UnicodeString       = "Hello World!"
            Fill                = "Maroon"
            OriginX             = "50"
            OriginY             = "300"
        />
        <!-- "Open file" without "fi" ligature -->
        <Glyphs
            FontUri             = "C:\WINDOWS\Fonts\TIMES.TTF"
            FontRenderingEmSize = "36"
            StyleSimulations    = "BoldSimulation"
            UnicodeString       = "Open file"
            Fill                = "SlateGray"
            OriginX             = "400"
            OriginY             = "75"
        />
        <!-- "Open file" with "fi" ligature -->
        <Glyphs
            FontUri             = "C:\WINDOWS\Fonts\TIMES.TTF"
            FontRenderingEmSize = "36"
            StyleSimulations    = "BoldSimulation"
            UnicodeString       = "Open file"
            Indices             = ";;;;;(2:1)191"
            Fill                = "SlateGray"
            OriginX             = "400"
            OriginY             = "150"
        />
    </Canvas>
</Page>

在《在WPF中自定義你的繪制（三）》中我們會繼續討論自定義繪制中更深入的話題：合並繪制、利用路徑繪制圖形、將我們的繪制轉變為畫刷，謝謝！
