在WPF中自定義你的繪制（三）

圖形合並

有時候我們需要將多個圖形合並成一個然後進行繪制，比如將一個圓形與一個矩形進行合並等. 在WPF的自定義繪制中，有三種方法可以做到，分別是（1）利用GeometryGroup對象；（2）利用CombinedGeometry對象；（3）使用Geometry.Combin（）靜態方法。其中第一種方式是利用集合並可以向集合中添加任意多個元素，而後面兩種方式只能兩兩合並，但後面兩者的合並方式更靈活，可以是兩圖形的“交集”“並集”“差集”以及“異或”。

1 ,使用GeometryGroup對象進行圖形合並

參考以下代碼，我們合並了一個橢圓與一個矩形:

protected override void OnRender(DrawingContext dc)
　　　　{
　　　　　　base.OnRender(dc);

　　　　　　//public sealed class GeometryGroup : Geometry
　　　　　　EllipseGeometry ellipse = new EllipseGeometry(new Point(50, 50), 50, 20);
　　　　　　RectangleGeometry rect = new RectangleGeometry(new Rect(50, 50, 50, 20), 5, 5);

　　　　　　GeometryGroup group = new GeometryGroup();
　　　　　　group.FillRule = FillRule.EvenOdd;
　　　　　　group.Children.Add(ellipse);
　　　　　　group.Children.Add(rect);

　　　　　　dc.DrawGeometry(Brushes.LightBlue, new Pen(Brushes.Green, 2), group);
　　　　}

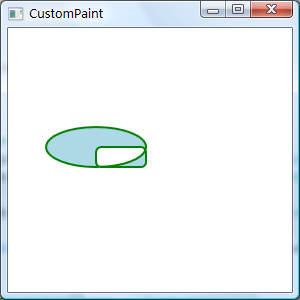

效果圖如下：

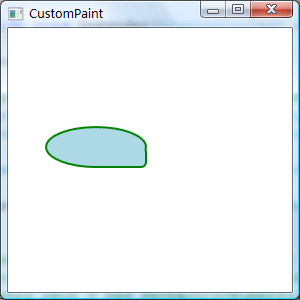

我們只是簡單地將兩個圖形以相加的方式合並在了一起，注意到合並後的圖形中間部分出現一個镂空的無色區域，是由合並後的圖形的FillRull決定的，如果我們把group.FillRule = FillRule.EvenOdd;更改為 group.FillRule = FillRule.Nonzero;則填充效果將是如下這樣：

2, 使用CombinedGeometry對象進行圖形合並

參考以下代碼，我們合並了一個橢圓與一個矩形:

protected override void OnRender(DrawingContext dc)
　　　　{
　　　　　　base.OnRender(dc);

　　　　　　//public sealed class CombinedGeometry : Geometry
　　　　　　EllipseGeometry ellipse = new EllipseGeometry(new Point(50, 50), 50, 20);
　　　　　　RectangleGeometry rect = new RectangleGeometry(new Rect(50, 50, 50, 20), 5, 5);

　　　　　　CombinedGeometry combin = new CombinedGeometry(GeometryCombineMode.Xor, ellipse, rect);

　　　　　　dc.DrawGeometry(Brushes.LightBlue, new Pen(Brushes.Green, 2), combin);
　　　　}注意到GeometryCombineMode枚舉，它有四個枚舉值,如果我們有A，B分別表示兩個圖形的話，那麼:

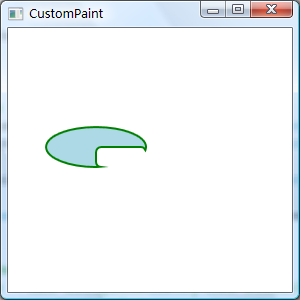

GeometryCombineMode.Exclude:　合並結果為A-B

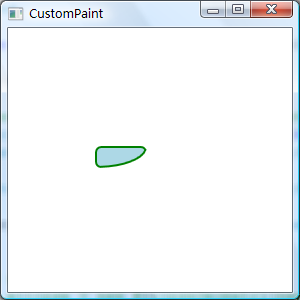

GeometryCombineMode.Intersect:　合並結果為A與B的相交部分

GeometryCombineMode.Union:　合並結果為A+B

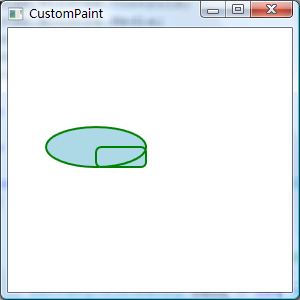

GeometryCombineMode.Xor:　合並結果為(A-B)+(B-A)

3, 使用Geometry.Combin()靜態方法進行圖形合並

Geometry.Combin()靜態方法與使用CombinedGeometry對象進行圖形合並差不多

protected override void OnRender(DrawingContext dc)
　　　　{
　　　　　　base.OnRender(dc);

　　　　　　//Geometry.Combin()
　　　　　　EllipseGeometry ellipse = new EllipseGeometry(new Point(50, 50), 50, 20);
　　　　　　RectangleGeometry rect = new RectangleGeometry(new Rect(50, 50, 50, 20), 5, 5);

　　　　　　PathGeometry combin = Geometry.Combine(ellipse, rect, GeometryCombineMode.Xor, null);

　　　　　　dc.DrawGeometry(Brushes.LightBlue, new Pen(Brushes.Green, 2), combin);

　　　　}

其中Geometry.Combin()靜態方法中有用於圖形變換的參數（旋轉，縮放等），如果不需要變換則填寫null
