ASP.NET中制作各種3D圖表的方法,asp.net制作3d圖表

編輯:關於.NET

ASP.NET中制作各種3D圖表的方法,asp.net制作3d圖表


前言

大家都知道通過圖表控件,我們即能表示數據又能比較各種圖表的數據,例如比較去年和今年的收入。圖表的類型也有很多,如柱狀圖、折線圖、條形圖、組合圖等等。

首先,我將展示如何繪制出一個簡單的圖表。

簡單圖表的步驟

步驟1

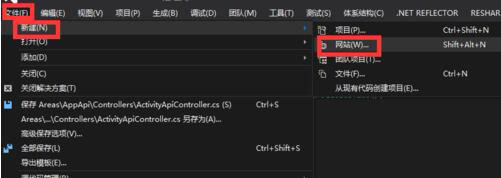

新建一個”ASP.NET Empty Web Site”。

步驟2

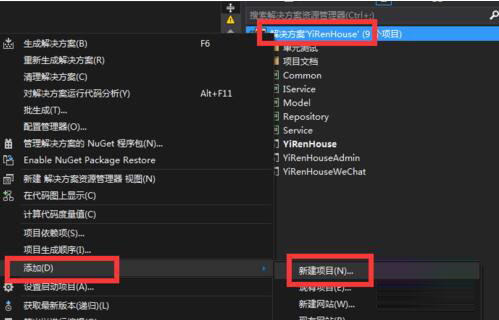

在Solution Explorer 中添加新項目,添加new form。

步驟3

工具欄—標准—項目。我們會看到在.Net Framework Component.中有兩個圖表選項,打勾並保存。.NET Framework 4.0 及以上版本將chart控件集成到了工具箱toolbox裡面,3.5及早期版本中則需要此步驟。

步驟4

進入工具欄—數據—圖表,從工具欄中拖到頁面。



步驟5

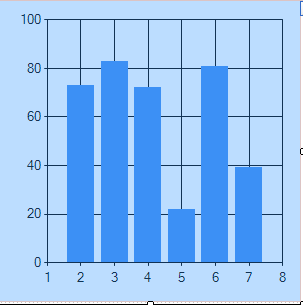

將chart控件拖到頁面以後,IDE會自動在web.config 文件中添加以下4個標簽,同時在Default.aspx 的designer頁面也能看到一個普通圖表。

<appSettings>
    <add key="ChartImageHandler" value="storage=file;timeout=20;dir=c:\TempImageFiles\;" />
   </appSettings>
 <httpHandlers>
     <add path="ChartImg.axd" verb="GET,HEAD,POST" type="System.Web.UI.DataVisualization.Charting.ChartHttpHandler, System.Web.DataVisualization, Version=4.0.0.0, Culture=neutral, PublicKeyToken=31bf3856ad364e35"
      validate="false" />
    </httpHandlers>
 <controls>
    <add tagPrefix="asp" namespace="System.Web.UI.DataVisualization.Charting"
     assembly="System.Web.DataVisualization, Version=4.0.0.0, Culture=neutral, PublicKeyToken=31bf3856ad364e35" />
   </controls>
 <assemblies>
    <add assembly="System.Web.DataVisualization, Version=4.0.0.0, Culture=neutral, PublicKeyToken=31BF3856AD364E35"/>
   </assemblies>

步驟6

右擊圖表,進入屬性。屬性窗口選擇並添加數據源。當然我們也可以用代碼將數據綁定到圖表的方式,下文的3D圖表的代碼我就采用了綁定方法。

步驟7

成功添加數據源之後,返回屬性窗口,點擊系列,我們會看到這樣的一個窗口。

步驟8

在系列的數據源中設置X軸和Y的對應項,這裡我將X軸的對應項的值設置為姓名, Y軸的對應項的值設置為年齡。如果想要在圖表中分別為X和Y軸命名,那麼返回屬性窗口,點擊圖表區,你就會看到一個Axes的屬性。

步驟9

運行程序,輸出結果如下圖。



圖表的類型

如果你想要各種類型的圖表,這很簡單,右擊圖表—顯示智能標簽,就能選取各種圖表類型了。

3D 圖表

與其他圖表相比,3D圖表的優勢在於看起來更清晰、更直觀。現在我們就來討論如何制作3D圖表。

首先新建一個網站,將圖表拖到aspx頁面。如我上述所說,代碼會自動添加到web.config文件中。然後只有在aspx頁面中有一個圖表區標簽。我們把3D改為true。我們也可以使用向導,右擊圖表—屬性—圖表區屬性,然後在3D圖表設置中將3D改為true,默認情況下就會是false。

代碼:

<%@ Page Language="C#" AutoEventWireup="true" CodeFile="ExamChart.aspx.cs" Inherits="ExamChart" %>

<%@ Register Assembly="System.Web.DataVisualization, Version=4.0.0.0, Culture=neutral, PublicKeyToken=31bf3856ad364e35"
  Namespace="System.Web.UI.DataVisualization.Charting" TagPrefix="asp" %>

<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">

<html xmlns="http://www.w3.org/1999/xhtml">
<head runat="server">
  <title></title>
</head>
<body>
  <form id="form1" runat="server">
  <div>



   <asp:Chart ID="ScoreChart" Width="600px" Height="320px" runat="server"
      BackColor="Silver" BackGradient BorderlineWidth="2"
      TabIndex="2" onload="ScoreChart_Load">
    <Series>
     <asp:Series Name="RunSeries" ChartArea="ChartArea1">

     </asp:Series>
    </Series>
    <ChartAreas>
     <asp:ChartArea Name="ChartArea1">
       <AxisY Title="得分">
       </AxisY>
       <AxisX Title="姓名">
       </AxisX>
<Area3DStyle Enable3D="True" WallWidth="10"></Area3DStyle>
     </asp:ChartArea>
    </ChartAreas>
     <Titles>
       <asp:Title Name="Title1" Text="得分情況">
       </asp:Title>
     </Titles>
   </asp:Chart>

  </div>
  </form>
</body>
</html>

然後新建一個類:

public class run
{
  public string Name { get; set; }
  public int Point { get; set; }
}

創建數據源,將數據源綁定到圖表中,綁定方法的代碼如下:

using System;
using System.Collections.Generic;
using System.Web.UI;
using System.Web.UI.DataVisualization.Charting;

public partial class ExamChart : System.Web.UI.Page
{
  protected void Page_Load(object sender, EventArgs e)
  {
    if (!Page.IsPostBack)
    {

      BindData();

    }

  }

  private void BindData()
  {

    var runs = new List<run>()
      {
        new run() { Name = "王利", Point = 200},
        new run() { Name = "張明", Point = 32 },
        new run() { Name = "孫超", Point = 78 },
        new run() { Name = "李飛", Point = 50 },
        new run() { Name = "趙越", Point = 32 },
        new run() { Name = "王洪", Point = 155},
        new run() { Name = "宋偉", Point = 22 }
      };

    var series = ScoreChart.Series["RunSeries"];

    foreach (var exam in runs)
    {

      var point = new DataPoint();
      point.SetValueXY(exam.Name, exam.Point);

      point.Label = exam.Point.ToString();
      series.Points.Add(point);
    }

    ScoreChart.DataSource = runs;
    ScoreChart.DataBind();
  }
  protected void ScoreChart_Load(object sender, EventArgs e)
  {

  }
}

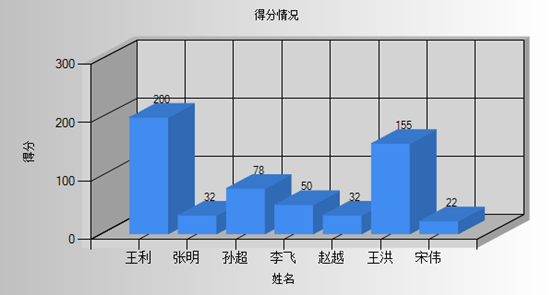

 運行程序,效果圖:

我們知道,生效3D後我們就可以創建一個3D圖表,它是一個布爾類型可能是為true也可能是為false,默認情況下通常為false。此外,在ASP.NET中,3D圖表的角度也可以調整,介於90度到-90度之間。-90度會使圖表會完全處於置底,90度則會完全置頂。有一個屬性被稱為“Is clustered”屬性是一個布爾值,即使使用具有相同類型和性質的多個圖表,它也能展現良好的視圖效果。

總結

以上就是這篇文章的全部內容了,希望本文的內容對大家的學習或者工作能帶來一定的幫助,如果有疑問大家可以留言交流,謝謝大家對幫客之家的支持。
