簡 介： 本文給出了 MicroPython內核開發筆記：書內嵌入實驗任務 中的 UART 部分軟件用例部分內容。

關鍵詞：MicroPython，MM32F3277

• 本書稿內容隸屬於 MicroPython內核開發筆記：書內嵌入實驗任務 中的內容。

§01書稿內容

在MM32F3277中存在 八個串口，對應的串口端口為：

UART端口(RX,TX)：

UART1：PA10, PA9
UART2：PA3,PA2
UART3：PB11,PB10
UART4：PC11,PC10
UART5：PD2,PC12
UART6：PC7,.PC6
UART7：PE7,PE8
UART8：PD1,PD0

由於第一個串口（UART0）被用於交互界面（REPL），所示留給開發者使用的串口是從 UART2之後的串口。

一、基礎實驗

1、測試UART2發送信號

下面代碼初始化 UART2，波特率為115200，每隔10ms發送 0x55（對應的字符 ‘U’）數據。串口發送數據是通過 write() 函數調用來實現的，每一次發送一個字節。

from machine import Pin,UART
import utime
uart2 = UART(1, 115200)
print('Test UART.')
while True:
_ = uart2.write(b'U')
utime.sleep_ms(10)

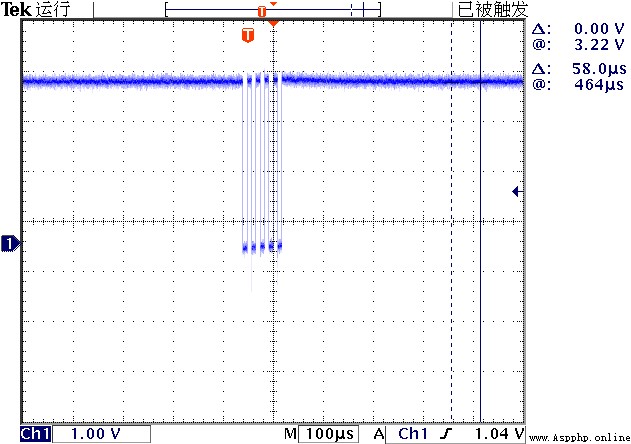

利用示波器測試 PA2（TX2）的輸出波形：

2、測試UART3接收數據

使用短路子將 RXD3與RXD1連接在一起，也就是將REPL的接收端口RXD1連接在UART3的接收端口。

下面程序顯示了如何判斷串口內接收到了字符，並讀取該字符存儲在內存緩沖區內。當接收到回車字符（0xd）之後，便將接收到的字符串轉換成整數並顯示。

from machine import Pin,UART
import utime
uart2 = UART(2, 115200)
print('Test UART.')
buf = bytes(0)
while True:
if uart2.any():
buf = buf + uart2.read(uart2.any())
if buf[-1] == 13:
print(int(buf))
buf = bytes(0)
utime.sleep_ms(10)

處貼上運行結果如下。 在 Thonny交互界面上輸入數字並回車，程序變輸出對應的數字。如果輸入的字符中包含有非數字字符，最後程序出錯返回。

>> Reset MicroPython...
>> Wait for MicroPython coming back...
>> Download MicroPython : 33 lines/707 characters.
>> -------------------------------------------------------------------------
Test UART.
333
3333
123
Traceback (most recent call last):
File "<stdin>", line 22, in <module>
ValueError: invalid syntax for integer
>>>

※ 總 結 ※

本文給出了 MicroPython內核開發筆記：書內嵌入實驗任務 中的 UART 部分軟件用例部分內容。

■ 相關文獻鏈接:

• MicroPython內核開發筆記：書內嵌入實驗任務

● 相關圖表鏈接:

• 圖1.1.1 PA2(TX2)測量到輸出波形
