一.MVC的流程圖
分析流程圖
1、 首先用戶發送請求————>前端控制器，前端控制器根據請求信息（如URL）來決定選擇哪一個頁面控制器進行處理並把請求委托給它，即以前的控制器的控制邏輯部分；圖中的1、2步驟；
2、 頁面控制器接收到請求後，進行功能處理，首先需要收集和綁定請求參數到一個對象，這個對象在Spring Web MVC中叫命令對象，並進行驗證，然後將命令對象委托給業務對象進行處理；處理完畢後返回一個ModelAndView（模型數據和邏輯視圖名）；圖中3、4、5步驟；
3、 前端控制器收回控制權，然後根據返回的邏輯視圖名，選擇相應的視圖進行渲染，並把模型數據傳入以便視圖渲染；圖2中的步驟6、7；
4、 前端控制器再次收回控制權，將響應返回給用戶，圖中的步驟8；至此整個結束。

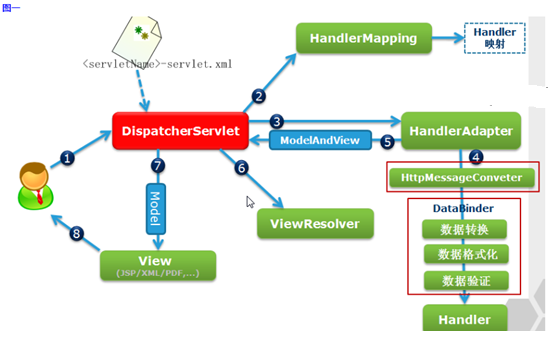

二.SpringMVC的流程圖
