本文將展示如何使用 PHP 構建面向對象的圖形層。使用面向對象的系統可以用來構建復雜的圖形，這比使用標准 PHP 庫中所提供的基本功能來構建圖形簡單很多。
我將圖形編輯程序分為兩類：一類是繪圖程序，利用這種程序可以一個像素一個像素地繪制圖像；另外一類是制圖程序，這種程序提供了一組對象，例如線、橢圓和矩形，您可以使用這些對象來組合成一幅大圖像，例如 JPEG。繪圖程序非常適合進行像素級的控制。但是對於業務圖形來說，制圖程序是比較好的方式，因為大部分圖形都是由矩形、線和橢圓組成的。
PHP 內置的制圖基本操作與繪圖程序非常類似。它們對於繪制圖像來說功能非常強大；但是如果您希望自己的圖像是一組對象集合時，這就不太適合了。本文將向您展示如何在 PHP 圖形庫的基礎上構建一個面向對象的圖形庫。您將使用 PHP V5 中提供的面向對象的擴展。
具有面向對象的圖形支持之後，您的圖形代碼就非常容易理解和維護了。您可能還需要從一種單一的圖形源將圖形合成為多種類型的媒介：Flash 電影、SVG 等等。
目標
創建一個圖形對象庫包括 3 個主要的目標：
從基本操作切換到對象上
它不使用 imageline、imagefilledrectangle 以及其他圖形函數，這個庫應該提供一些對象，例如 Line、Rectangle 和 Oval，它們可以用來制作圖像。它應該還可以支持構建更大的復雜對象或對對象進行分組的功能。
可以進行 z 值排序
制圖程序讓畫家可以在畫面表面上上下移動圖形對象。這個庫應該可以支持將一個對象放到其他對象前後的功能：它使用了一個 z 值，用來定義對象從制圖平面開始的高度。z 值越大的對象被畫得越晚，也就出現在那些 z 值較小的對象之上。
提供 viewport 的轉換
通常，數據的坐標空間與圖像的坐標空間是不同的。PHP 中的圖形基本操作是對圖像的坐標平面進行操作的。這個圖形庫應該支持 viewport 的規范，這樣您就可以在一個程序員熟悉的坐標系統中指定圖形了，並且可以自動進行伸縮來適應任何圖像的大小。
由於這裡有很多特性，您將一步步地編寫代碼來展示這些代碼如何不斷增加功能。
基礎知識
讓我們首先來看一個圖形環境對象和一個名為 GraphicsObject 的接口，它是使用一個 Line 類實現的，功能就是用來畫線。UML 如圖 1 所示。
圖 1. 圖形環境和圖形對象接口
GraphicsEnvironment 類中保存了圖形對象和一組顏色，還包括寬度和高度。saveAsPng 方法負責將當前的圖像輸出到指定的文件中。
GraphicsObject 是任何圖形對象都必須使用的接口。要開始使用這個接口，您所需要做的就是使用 render 方法來畫這個對象。它是由一個 Line 類實現的，它利用 4 個坐標：開始和結束的 x 值，開始和結束的 y 值。它還有一個顏色。當調用 render 時，這個對象從 sx,sy 到 ex,ey 畫一條由名字指定的顏色的線。
這個庫的代碼如清單 1 所示。
清單 1. 基本的圖形庫
<?php
class GraphicsEnvironment
{
public $width;
public $height;
public $gdo;
public $colors = array();
public function __construct( $width, $height )
{
$this->width = $width;
$this->height = $height;
$this->gdo = imagecreatetruecolor( $width, $height );
$this->addColor( "white", 255, 255, 255 );
imagefilledrectangle( $this->gdo, 0, 0,
$width, $height,
$this->getColor( "white" ) );
}
public function width() { return $this->width; }
public function height() { return $this->height; }
public function addColor( $name, $r, $g, $b )
{
$this->colors[ $name ] = imagecolorallocate(
$this->gdo,
$r, $g, $b );
}
public function getGraphicObject()
{
return $this->gdo;
}
public function getColor( $name )
{
return $this->colors[ $name ];
}
public function saveAsPng( $filename )
{
imagepng( $this->gdo, $filename );
}
}
abstract class GraphicsObject
{
abstract public function render( $ge );
}
class Line extends GraphicsObject
{
private $color;
private $sx;
private $sy;
private $ex;
private $ey;
public function __construct( $color, $sx, $sy, $ex, $ey )
{
$this->color = $color;
$this->sx = $sx;
$this->sy = $sy;
$this->ex = $ex;
$this->ey = $ey;
}
public function render( $ge )
{
imageline( $ge->getGraphicObject(),
$this->sx, $this->sy,
$this->ex, $this->ey,
$ge->getColor( $this->color ) );
}
}
?>
<?php
require_once( "glib.php" );
$ge = new GraphicsEnvironment( 400, 400 );
$ge->addColor( "black", 0, 0, 0 );
$ge->addColor( "red", 255, 0, 0 );
$ge->addColor( "green", 0, 255, 0 );
$ge->addColor( "blue", 0, 0, 255 );
$gobjs = array();
$gobjs []= new Line( "black", 10, 5, 100, 200 );
$gobjs []= new Line( "blue", 200, 150, 390, 380 );
$gobjs []= new Line( "red", 60, 40, 10, 300 );
$gobjs []= new Line( "green", 5, 390, 390, 10 );
foreach( $gobjs as $gobj ) { $gobj->render( $ge ); }
$ge->saveAsPng( "test.png" );
?>

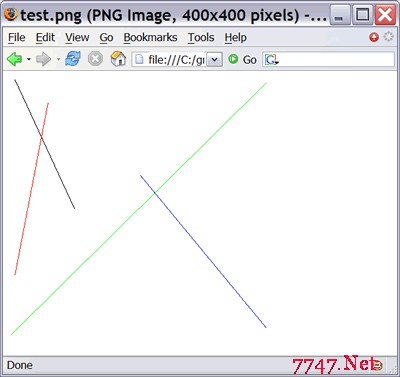

% php test.php
%
