Winform開發框架之權限管理系統改進的經驗總結（1）TreeListLoo

編輯：關於.NET

最近一直在做一些技術性的研究和框架改進工作，博客也落下好幾天沒有更新了，也該是時候靜下心來，總結這段時間的一些技術改進的經驗了。和上一階段的CRM系統開發和技術研究一樣，我都喜歡在一個項目或者模塊完成後，做一些相關的總結性工作，記錄下前一階段的技術腳印，希望給自己留下一個腳印快照，同時給讀者了解自己的技術動向外，也有所收獲。本隨筆主要介紹在下拉列表中展示一個列表，以便實現數據結構的良好展示，並能快速選定所需的節點，這個就是TreeListLookupEdit控件的使用。

1、界面效果展示

首先我們來看看我的Winform開發框架之權限管理系統模塊改進完善後的主界面，然後在介紹其中用到的功能點，以及技術實現。

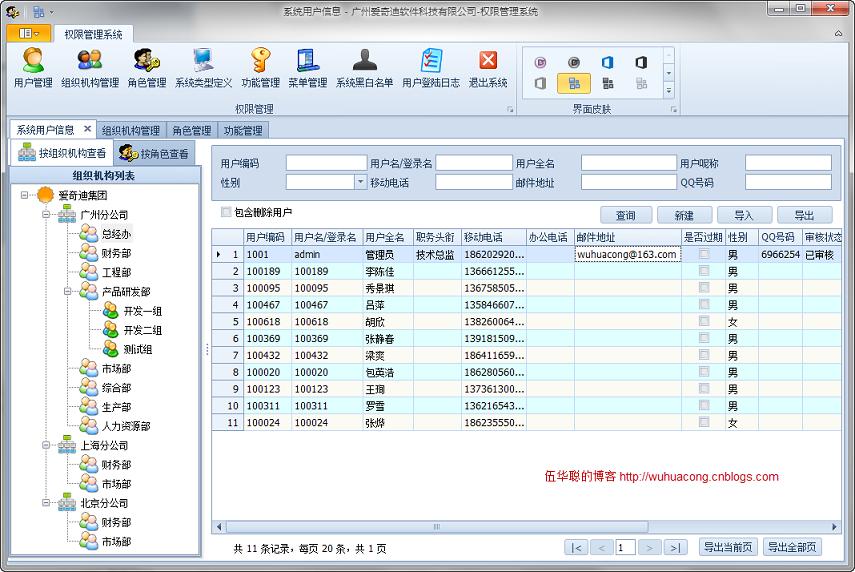

系統用戶信息管理界面如下所示。

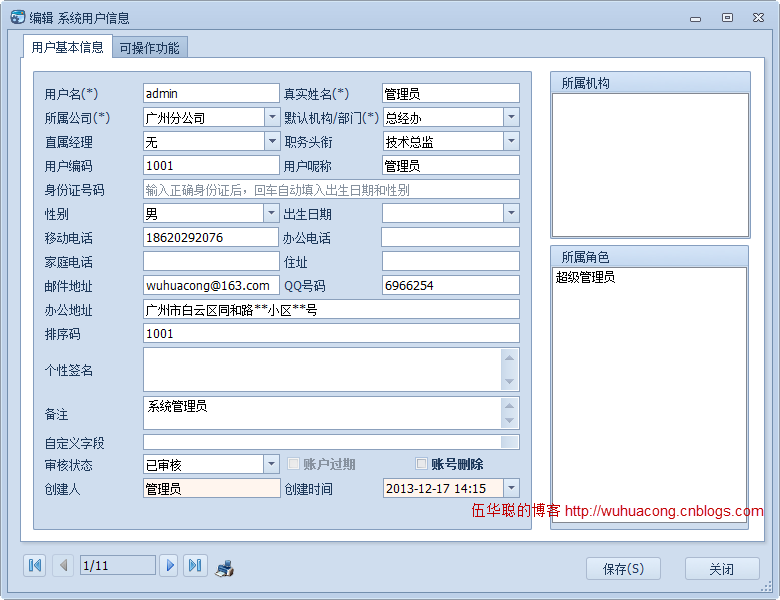

其中用戶信息編輯界面如下所示。

其中編輯用戶信息的界面包括了所屬公司、所屬部門、直屬經理三個輸入的內容，為了減少數據量的顯示，這幾個輸入框是通過級聯的方式進行展示，也就是說，先選定所屬公司，然後在所屬公司中列出該公司的部門列表，選定部門後，再通過獲取指定部門的人員信息，作為直屬經理的人員展示。

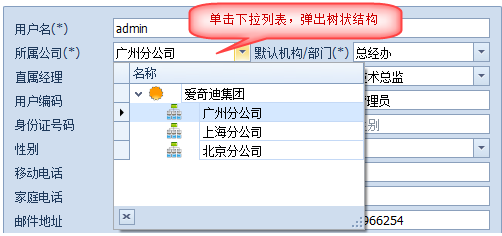

了解這些邏輯關系後，我們來看看所屬公司的列表展示，如下所示。

選定了所屬公司後，所屬部門就根據公司來進行過濾了，如下所示。

通過公司和部門的條件，我們就可以列出有限的人員列表，作為直屬經理的人員列表了，這個列表使用普通的下拉列表展示即可，在此不再贅述。

以上的樹狀結構的下拉列表，在DevExpress控件中是通過TreeListLookupEdit控件進行實現的。

2、基於DevExpress控件的功能實現及代碼展示

由於這些所屬公司、所屬部門的功能模塊，一般需要不少代碼進行處理，為了更好重用這些模塊，我們通過用戶控件的封裝方式進行，然後在數據編輯界面上，通過拖動控件方式即可實現布局，並只需要設置或者訪問某個屬性即可，封裝的用戶界面控件如下所示。

1）所屬公司控件代碼

所屬公司是一個用戶控件，讓其繼承自XtraUserControl即可，為了在選擇內容後觸發值的變化事件，我們定義了一個事件EventHandler EditValueChanged，這樣我們在內部控件的值變化的時候，可以通知外部的界面進行處理。

public partial class CompanyControl : XtraUserControl
    {
        /// <summary>
        /// 選擇的值發生變化的時候
        /// </summary>
        public event EventHandler EditValueChanged;

        public CompanyControl()
        {
            InitializeComponent();

            this.txtCompany.EditValueChanged += new EventHandler(txtCompany_EditValueChanged);
        }

        void txtCompany_EditValueChanged(object sender, EventArgs e)
        {
            if (EditValueChanged != null)
            {
                EditValueChanged(sender, e);
            }
        }

為了實現列表數據的綁定，以及增加圖標作為區分節點，TreeListLookupEdit控件的數據綁定操作是這個控件的核心所在。

在下面的代碼邏輯裡面，我們通過獲取公司列表，然後把它轉換為一個DataTable，並根據集團、公司的層次給予不同的圖標，綁定數據，並設置好控件的KeyFieldName、ParentFieldName、ValueMember 、DisplayMember幾個重要屬性即可，如下所示。

/// <summary>
        /// 初始化數據
        /// </summary>
        public void Init()
        {
            DataTable dt = DataTableHelper.CreateTable("ImageIndex|int,ID,PID,Name");
            List<OUInfo> list = BLLFactory<OU>.Instance.GetGroupCompany();
            DataRow dr = null;
            foreach (OUInfo info in list)
            {
                dr = dt.NewRow();
                dr["ImageIndex"] = Portal.gc.GetImageIndex(info.Category);
                dr["ID"] = info.ID.ToString();
                dr["PID"] = info.PID.ToString();
                dr["Name"] = info.Name;
                dt.Rows.Add(dr);
            }



            //設置圖形序號
            this.treeListLookUpEdit1TreeList.SelectImageList = this.imageList2;
            this.treeListLookUpEdit1TreeList.StateImageList = this.imageList2;

            this.txtCompany.Properties.TreeList.KeyFieldName = "ID";
            this.txtCompany.Properties.TreeList.ParentFieldName = "PID";
            this.txtCompany.Properties.DataSource = dt;
            this.txtCompany.Properties.ValueMember = "ID";
            this.txtCompany.Properties.DisplayMember = "Name";
        }

為了方便編輯界面中，對所屬公司的賦值與獲取操作，我們需要增加一個Text屬性和一個Value屬性。我們需要重載Text屬性，用來獲取或設置所屬公司的名稱；添加一個Value屬性，用來獲取所屬公司的 ID，如下所示。

/// <summary>
        /// 公司名稱
        /// </summary>
        public override string Text
        {
            get
            {
                return this.txtCompany.Text;
            }
            set
            {
                this.txtCompany.Text = value;
            }
        }

        /// <summary>
        /// 公司ID
        /// </summary>
        public string Value
        {
            get
            {
                string result = "-1";
                if (this.txtCompany.EditValue == null || this.txtCompany.EditValue.ToString() == "0")
                {
                    result = "-1";
                }
                else
                {
                    result = this.txtCompany.EditValue.ToString();
                }
                return result;
            }
            set
            {
                this.txtCompany.EditValue = value;
            }
        }

2）所屬部門的控件代碼

所屬部門的代碼邏輯和所屬公司差不多，唯一不同的是，所屬部門需要一個上級的部門標識（公司ID ）作為數據的過濾獲取，如下所示。

/// <summary>
        /// 初始化部門信息
        /// </summary>
        public void Init()
        {
            //InitUpperOU
            DataTable dt = DataTableHelper.CreateTable("ImageIndex|int,ID,PID,Name,HandNo,Category,Address,Note");
            DataRow dr = null;

            if (!string.IsNullOrEmpty(ParentOuID))
            {
                List<OUInfo> list = BLLFactory<OU>.Instance.GetAllOUsByParent(ParentOuID.ToInt32());
                foreach (OUInfo info in list)
                {
                    dr = dt.NewRow();
                    dr["ImageIndex"] = Portal.gc.GetImageIndex(info.Category);
                    dr["ID"] = info.ID.ToString();
                    dr["PID"] = info.PID.ToString();
                    dr["Name"] = info.Name;
                    dr["HandNo"] = info.HandNo;
                    dr["Category"] = info.Category;
                    dr["Address"] = info.Address;
                    dr["Note"] = info.Note;
                    dt.Rows.Add(dr);
                }
            }
            //增加一行空的
            dr = dt.NewRow();
            dr["ID"] = "0"; //使用0代替-1，避免出現節點的嵌套顯示，因為-1已經作為了一般節點的頂級標識
            dr["PID"] = "-1";
            dr["Name"] = "無";
            dt.Rows.InsertAt(dr, 0);

            //設置圖形序號
            this.treeListLookUpEdit1TreeList.SelectImageList = this.imageList2;
            this.treeListLookUpEdit1TreeList.StateImageList = this.imageList2;

            this.txtDept.Properties.TreeList.KeyFieldName = "ID";
            this.txtDept.Properties.TreeList.ParentFieldName = "PID";
            this.txtDept.Properties.DataSource = dt;
            this.txtDept.Properties.ValueMember = "ID";
            this.txtDept.Properties.DisplayMember = "Name";
        }

3）主界面的控件使用

封裝好所屬公司和所屬部門的控件後，我們就可以通過在工具箱裡面拖動控件到主編輯界面裡面去了，這樣我們只需要簡單對控件進行設置和賦值即可實現，減少對控件邏輯過多的代碼處理。

數據編輯界面中，控件的使用代碼如下所示。

a）界面賦值操作

this.txtCompany.Value = info.Company_ID;
this.txtDept.Value = info.Dept_ID;

b）界面數據獲取操作

info.Dept_ID = txtDept.Value;
info.DeptName = txtDept.Text;
info.Company_ID = txtCompany.Value;
info.CompanyName = txtCompany.Text;

查看本欄目

c）界面事件的處理操作

由於界面上兩個控件是級聯的關系，因此需要處理他們控件的值發生變化的事件，如下所示。

public partial class FrmEditUser : BaseEditForm
    {
        public FrmEditUser()
        {
            InitializeComponent();

            this.txtCompany.EditValueChanged += new EventHandler(txtCompany_EditValueChanged);
            this.txtDept.EditValueChanged += new EventHandler(txtDept_EditValueChanged);
        }

        void txtCompany_EditValueChanged(object sender, EventArgs e)
        {
            if (!string.IsNullOrEmpty(this.txtCompany.Value))
            {
                //賦值給部門控件，並重新初始化部門列表
                txtDept.ParentOuID = this.txtCompany.Value;
                txtDept.Init();
            }
        }

        void txtDept_EditValueChanged(object sender, EventArgs e)
        {
            if (!string.IsNullOrEmpty(txtDept.Value))
            {
                //獲取所屬部門後，就通過部門ID來初始化直屬經理的人員列表
                InitManagers(txtDept.Value.ToInt32());
            }
        }
.................

3、基於傳統Winform界面的控件實現

上面的介紹內容是基於DevExpress的控件組進行功能實現的，有些人可能會問，我使用傳統樣式的界面控件，這種效果如何實現呢，其實如果是使用內置的控件，是比較困難實現這個效果的，但是這樣的界面控件有很多人開發好組件可以利用的，我在做這個模塊的時候，也考慮到了這一點，因此也針對這些做了一些搜索查詢，發現國外有一個同行封裝的控件做的非常不錯，地址是http://www.brad- smith.info/blog/archives/477，上面的效果基本上沒問題的。這個人的博客和下載的例子裡面，沒有使用Demo的代碼，我自己根據控件的屬性進行了一個Demo例子的編寫，效果和代碼如下所示。

總體來說，這個控件實現的效果還是非常不錯的，例子代碼如下所示，其節點和TreeView的操作類似，通過ComboTreeNode對象進行添加即可。

private void Form1_Load(object sender, EventArgs e)
        {
            if (!this.DesignMode)
            {
                this.comboTreeBox1.Nodes.Clear();

                ComboTreeNode parentNode = new ComboTreeNode();
                parentNode.Text = "愛奇迪集團";
                parentNode.Nodes.Add("gz", "廣州分公司");
                parentNode.Nodes["gz"].ImageIndex = 1;//通過名字引用
                parentNode.Nodes["gz"].ExpandedImageIndex = 1;//通過名字引用

                ComboTreeNode bjNode = new ComboTreeNode();
                bjNode.Name = "bj";
                bjNode.Text = "北京分公司";
                bjNode.ImageIndex = 1;
                bjNode.ExpandedImageIndex = 1;
                bjNode.FontStyle = FontStyle.Bold;

                bjNode.Nodes.Add("財務部");
                bjNode.Nodes.Add("市場部");
                bjNode.Nodes.Add("人力資源部");

                parentNode.Nodes.Add(bjNode);
                this.comboTreeBox1.Nodes.Add(parentNode);

                comboTreeBox1.ExpandAll();
            }
        }

除了這個可以實現傳統界面效果的下拉樹展現外，CodeProject上的 http://www.codeproject.com/Articles/25471/Customizable-ComboBox-Drop-Down這篇文字實現的效果也還不錯。

不過可能沒有上面的那個效果好一點。

4、總結

以上這些就是關於級聯下拉列表，並在下拉列表裡面展示層次關系的樹形結構的功能實現和核心代碼的操作，本隨筆介紹了基於DevExpress樣式和傳統樣式兩種方案的實現過程，重點對DevExpress控件中的TreeListLookupEdit控件的實現進行介紹，希望大家能夠在實際工作中用上。

伍華聰 http://www.iqidi.com
