GDI+中常見的幾個問題(10)

10. Graphics的幾個屬性。

今天我來講講Graphics在DrawImage裡的幾個的屬性。

Graphics是GDI+裡面的大拿，可以用來畫線，畫矩形，甚至可以用來畫各種各樣的材質。 通過不同的Pen,Brush來實現。具體的使用方法是所有想用GDI+的同學的基礎，我就不詳細講 了，具體可以參考MSDN:http://msdn.microsoft.com/en-us/library/haxsc50a(VS.80).aspx 。我主要來講2個大家不太注意的屬性。

a.Graphics.CompositingMode

這是一個枚舉屬性，可以取的值有2種，一種是SourceOver, 另外一種是SourceCopy。這 定義了Graphics如何將當前顏色和背景合成。如果是SourceCopy，那麼顏色不和當前背景合 成。如果是SourceOver,那麼背景顏色會和當前的顏色混合，算法如下：

顯示顏色 = 源顏色 × alpha / 255 + 背景顏色 × (255 - alpha) / 255

新顏色的透明分量是255，也就是不透明。我們來看看下面的代碼：

private　int　CompositeColor(int　color,　int　alpha,　int　 backgroudColor)
　　　　　　　　{
　　　　　　　　　　　　//顯示顏色　=　源顏色　×　alpha　/　255　+　背景顏 色　×　(255　-　alpha)　/　255
　　　　　　　　　　　　return　color　*　alpha　/　255　+　backgroudColor　*　 (255　-　alpha)　/　255;
　　　　　　　　}
　　　　　　　　private　void　Draw(object　sender,　EventArgs　e)
　　　　　　　　{
　　　　　　　　　　　　this.BackColor　=　Color.FromArgb(255,　255,　255);
　　　　　　　　　　　　Graphics　g　=　this.CreateGraphics();
　　　　　　　　　　　　g.CompositingMode　=　 System.Drawing.Drawing2D.CompositingMode.SourceOver;
　　　　　　　　　　　　g.FillRectangle(new　SolidBrush(Color.FromArgb(127,　255, 　0,　0)),　new　Rectangle(0,　0,　200,　200));

　　　　　　　　　　　　g.CompositingMode　=　 System.Drawing.Drawing2D.CompositingMode.SourceCopy;
　　　　　　　　　　　　g.FillRectangle(new　SolidBrush(Color.FromArgb(127,　255, 　0,　0)),　new　Rectangle(200,　0,　200,　200));

　　　　　　　　　　　　
　　　　　　　　　　　　g.CompositingMode　=　 System.Drawing.Drawing2D.CompositingMode.SourceCopy;
　　　　　　　　　　　　g.FillRectangle(new　SolidBrush(Color.FromArgb(
　　　　　　　　　　　　　　　　255,
　　　　　　　　　　　　　　　　CompositeColor(255,　127,　255),
　　　　　　　　　　　　　　　　CompositeColor(0,　127,　255),
　　　　　　　　　　　　　　　　CompositeColor(0,　127,　255))
　　　　　　　　　　　　　　　　),　new　Rectangle(0,　200,　200,　200));

　　　　　　　　　　　　g.Dispose();
　　　　　　　　}

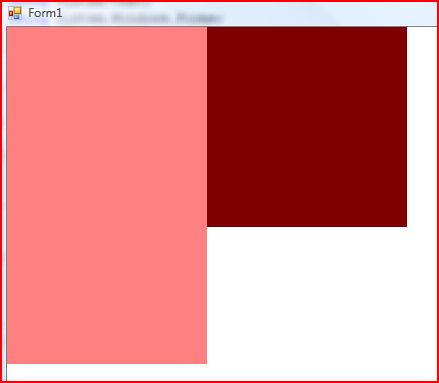

第1個色塊和第2個色塊分別是混合和不混合的，如果我們用不混合的方式希望得到混合的 效果，那麼應該用第三個色塊的寫法。從下面的圖像中我們可以很清楚地看到結果。

b.Graphics.CompositingQuality

合成質量，一共有5種

　 成員名稱 說明 　 AssumeLinear 假定線性值。　 　 Default 默認質量。　 　 GammaCorrected 使用灰度校正。　 　 HighQuality 高質量、低速度復合。　 　 HighSpeed 高速度、低質量。　 　 Invalid 無效質量。　 這部分東西稍有點學問，MSDN裡面沒怎麼講清楚，有些實踐派的同學用了其他的幾個相關的 屬性來解釋GDI+中的圖像質量，例如 http://www.cnblogs.com/adow/archive/2007/10/05/914573.html，不過不得精髓。我來解 釋一下圖像合成的一些理論基礎。這裡還需要和另外一個屬性InterpolationMode加以區分。 這個屬性的具體使用我會在下一節講到，而合成質量與插值不是一回事。

根據我們上一節的算法，圖像的合成是浮點運算，計算量非常大。此外，由於圖像存儲最 後是需要被量化的，所以在量化的過程中會不可避免地出現鋸齒的情況，為了平滑鋸齒，又 需要大量的計算。還有一個問題，如果我們有很多層不同的透明圖像，需要進行合成，那麼 每一層都需要進行合成運算。其實這種合成運算式可以被優化的。CompositingQuality這個 屬性就是GDI+用來解決這些問題的。MSDN裡面只是簡單地說質量越高速度越慢，具體的算法 不得而知。

HighQuality使用平滑技術去除在合成中出現的鋸齒，並合成當前的Gamma灰度信息，這種 計算是最慢的，並且出來的顏色與非GammaCorrected是不一樣的。

GammaCorrected 合成當前Gamma灰度信息，但是不進行計算優化。

HighSpeed優化計算速度，出來的質量稍微有點差，如果不是對質量要求很高時看不出來 的。

AssumeLinear的質量比Default稍好，速度稍慢，這種算法是假定合成中插值的像素變化 是線性的。

Default就是最基本的計算方法。

Invalid未知，我也不知道，要是有知道的朋友可以告訴我。

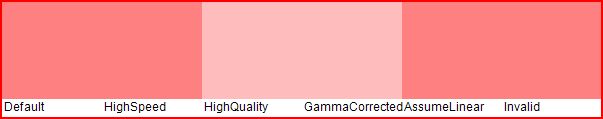

其中HighQuality/GammaCorrected效果一樣，其余四種一樣。可以參考下圖。
