Windows 8應用實例：WinRT下創建GIF動畫(Flipflop)

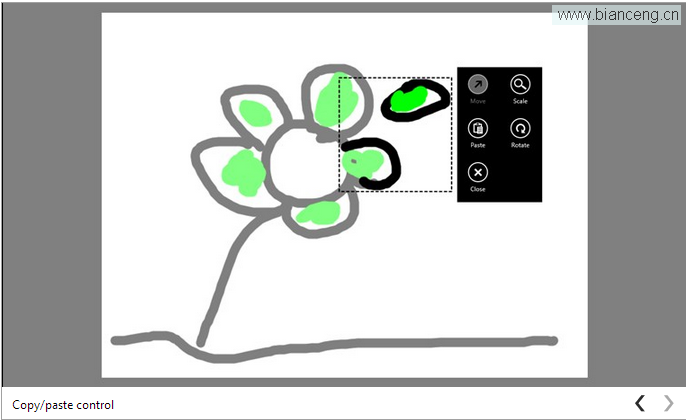

在Windows Store中下載了一個有意思的應用，叫做Flipflop (http://apps.microsoft.com/windows/app/flipflop/99c01512-fe4f-4d1a- 872e-eb9fd6638ff4)，該應用允許用戶創建翻頁式動畫效果(Flipbook Animation)， 並且可以導出動畫為GIF文件。在MSDN看到一篇介紹該項目的技術 文章，分享給大家。

Flipflop項目中，作者使用Windows Imaging Component(WIC)實現創建圖片 (MSDN查看Windows 8 WIC新特性)，

在項目中引用Windows.Graphics命名空間，在該空間中包含BitmapEncoder類 (MSDN)，通過該類可以創建特定的圖片編碼，例如GifEncoder。

通過代碼查看工具，可以看到作者創建一個共享類"GifMaker"實現 動畫幀的定義，

using System;
using System.Collections.Generic;
using System.Runtime.InteropServices.WindowsRuntime;
using Windows.Foundation;
using Windows.Graphics.Imaging;
using Windows.Storage;

namespace Utilities
{
    public sealed class GifMaker
    {
        readonly List<byte[]> frames = new List<byte[]>();
        private readonly uint frameWidth;
        private readonly uint frameHeight;

        public GifMaker(uint width, uint height)
        {
            frameWidth = width;
            frameHeight = height;
        }

        public void AppendNewFrame([ReadOnlyArray]byte[] frame)
        {
            frames.Add(frame);
        }

實現翻頁式動畫效果的關鍵是將多個單幀圖片連接在一起，然後通過延時設置 播放各個幀實現動畫效果。

在BitmapEncoder類(MSDN)中，GoToNextFrameAsync()方法 可實現在當前幀的基礎上異步動態添加新的空白幀，而通過代碼實現浏覽各個單 一圖片，動態放入不同的空白幀中實現翻頁動畫效果。

public IAsyncInfo GenerateAsync(StorageFile file)
{
    return AsyncInfo.Run(async ctx =>
        {
            var outStream = await file.OpenAsync

(FileAccessMode.ReadWrite);

            var encoder = await BitmapEncoder.CreateAsync

(BitmapEncoder.GifEncoderId, outStream);

            for (int i = 0; i < frames.Count; i++)
            {
                var pixels = frames[i];
                encoder.SetPixelData(BitmapPixelFormat.Rgba8,

BitmapAlphaMode.Ignore,
                                     frameWidth, frameHeight,
                                     92.0, 92.0,
                                     pixels);

                if (i < frames.Count - 1)
                    await encoder.GoToNextFrameAsync();
            }

            await encoder.FlushAsync();
            outStream.Dispose();
        });
}

最後，需要設置播放幀延遲時間，以達到翻頁動畫效果。控制幀延遲的屬性是 encoder.BitmapProperties和 “/grctlext/Delay”,代碼如下：

public IAsyncInfo GenerateAsync(StorageFile file, int delay)
{
    return AsyncInfo.Run(async ctx =>
        {
            var outStream = await file.OpenAsync

(FileAccessMode.ReadWrite);

            var encoder = await BitmapEncoder.CreateAsync

(BitmapEncoder.GifEncoderId, outStream);

            for (int i = 0; i < frames.Count; i++)
            {
                var pixels = frames[i];
                encoder.SetPixelData(BitmapPixelFormat.Rgba8, BitmapAlphaMode.Ignore,
                                     frameWidth, frameHeight,
                                     92.0, 92.0,
                                     pixels);

                if (i == 0)
                {
                    var properties = new BitmapPropertySet
                        {
                            {
                                "/grctlext/Delay",
                                new BitmapTypedValue(delay / 10, PropertyType.UInt16)
                            }
                        };

                    await encoder.BitmapProperties.SetPropertiesAsync(properties);
                }

                if (i < frames.Count - 1)
                    await encoder.GoToNextFrameAsync();
            }

            await encoder.FlushAsync();
            outStream.Dispose();
        });
}

查看本欄目

如果你是使用JavaScript作為Windows store應用開發語言，可以使用以下代 碼實現以上相同的效果，

var picker = new Windows.Storage.Pickers.FileSavePicker();
picker.fileTypeChoices.insert("Gif files",

[".gif"]);

picker.pickSaveFileAsync().then(function(file) {
    if (!file) {
        return;
    }
    var gifMaker = new Utilities.GifMaker(800, 600);

    for (var commandsIndex = 0; commandsIndex <

currentFlipflop.pages.length; commandsIndex++) {
        // This code is used to retrieve canvases bytes
        var bytes = Flipflop.Tools.GetBytesfromFlipflop

(currentFlipflop.pages[commandsIndex],
            800, 600);

        gifMaker.appendNewFrame(bytes);
    }

    gifMaker.generateAsync(file, 200).done();
});

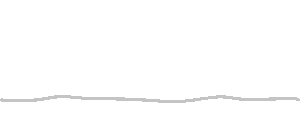

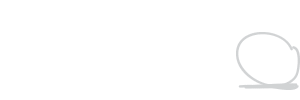

Flipflop產生GIF動畫效果演示：

作者：cnblogs Kevin Fan
